S系列斜齿轮-蜗杆减速机

作者: 来源: 日期:2016/11/1 13:08:46 人气:1159 加入收藏 评论:0 标签:

a体积小、重量轻、结构紧凑、承载能力强
b运转平稳、振动小、低噪声、低温升
c积木式结构、组合方便、通用性强。
技术参数:
功 率:0.12KW~22KW
转 矩:10N·m~4890N·m
输出转速:0.12~397r/min
结构形式:

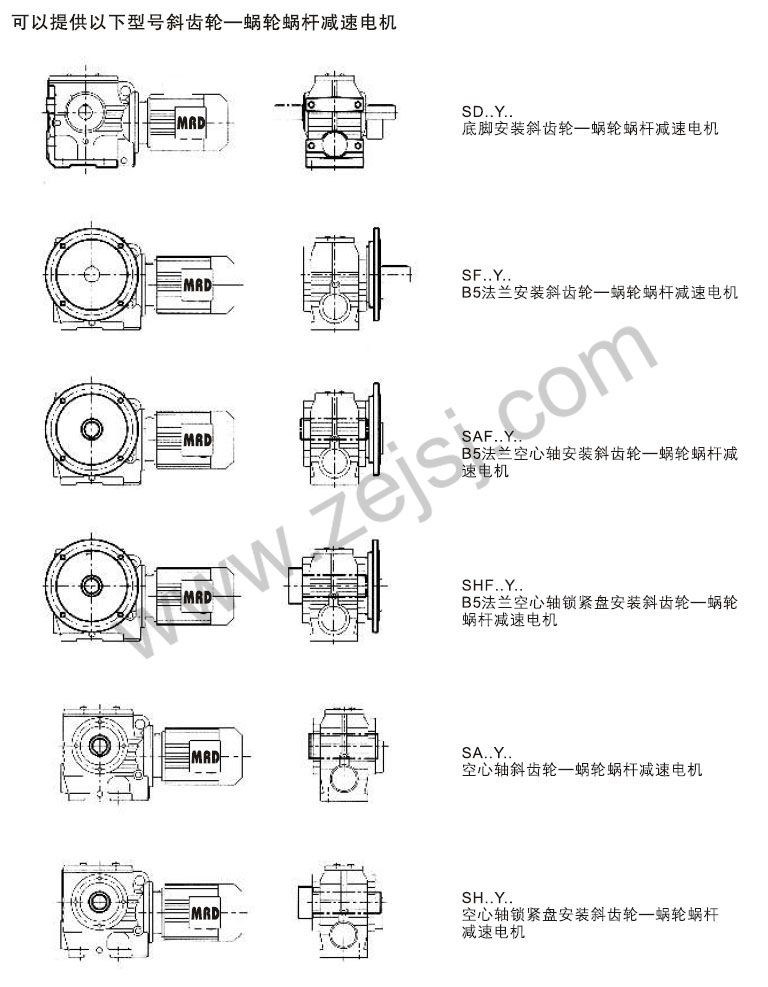

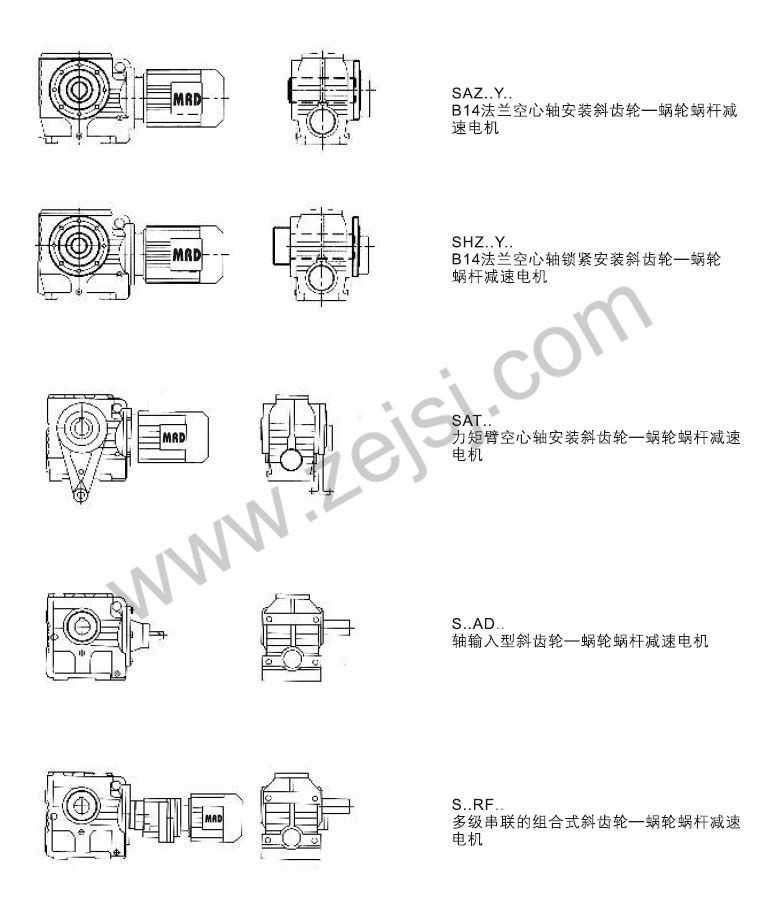

S-轴伸式联接; SA-轴装式联接
SF-轴伸式、法兰安装; SAF-轴装式、法兰安装
SS-表示轴输入

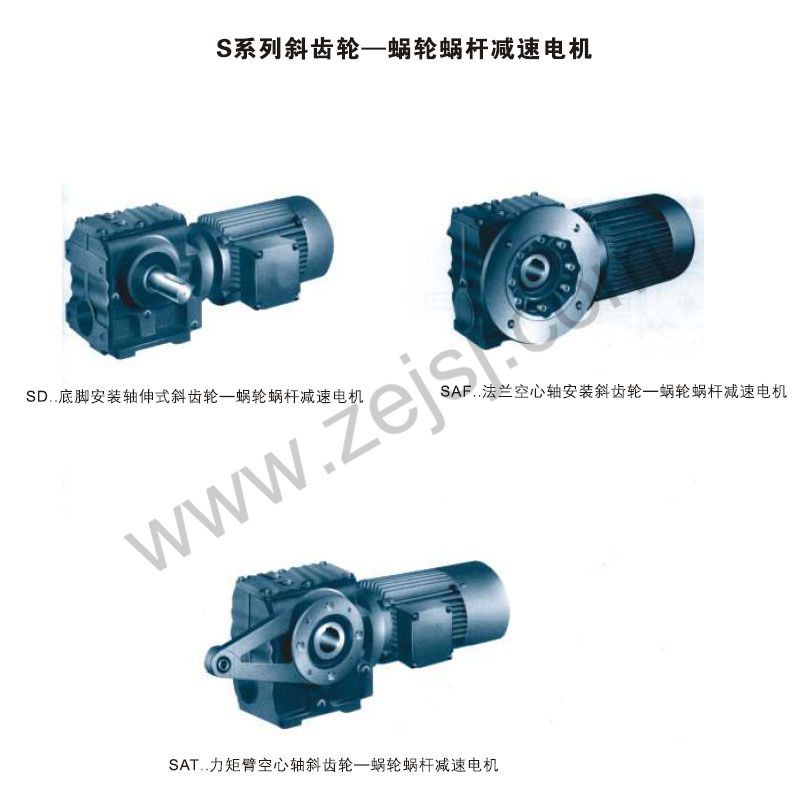

1.S系列斜齿轮-涡轮蜗杆减速机

2.S系列型号示例1

3.S系列型号示例2

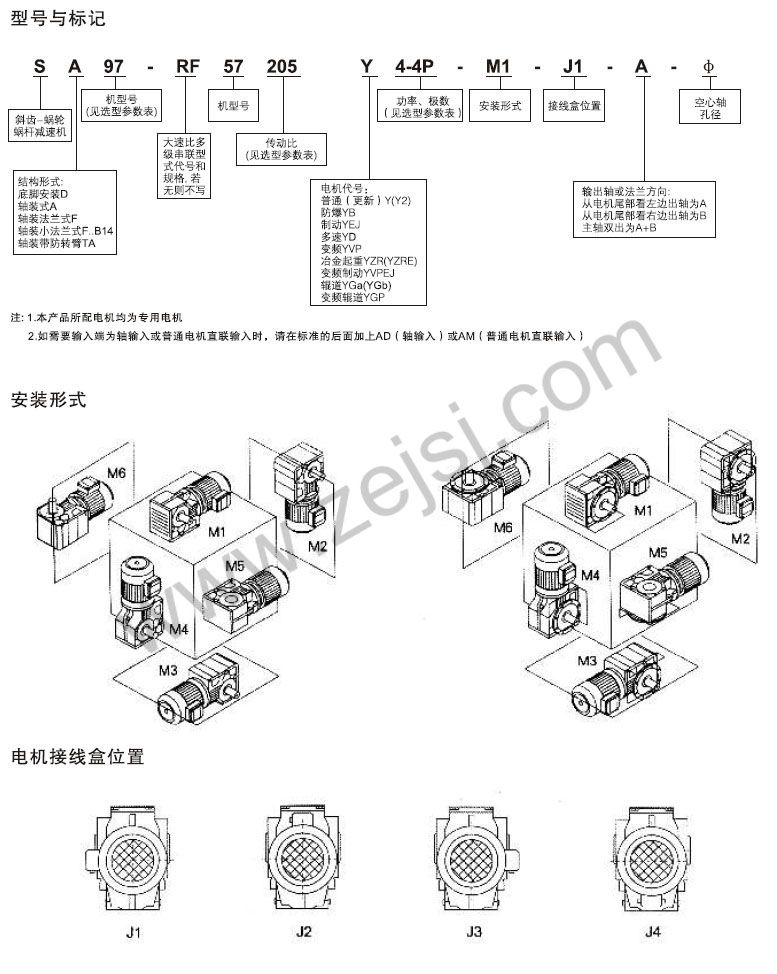

4.S系列型号与标记

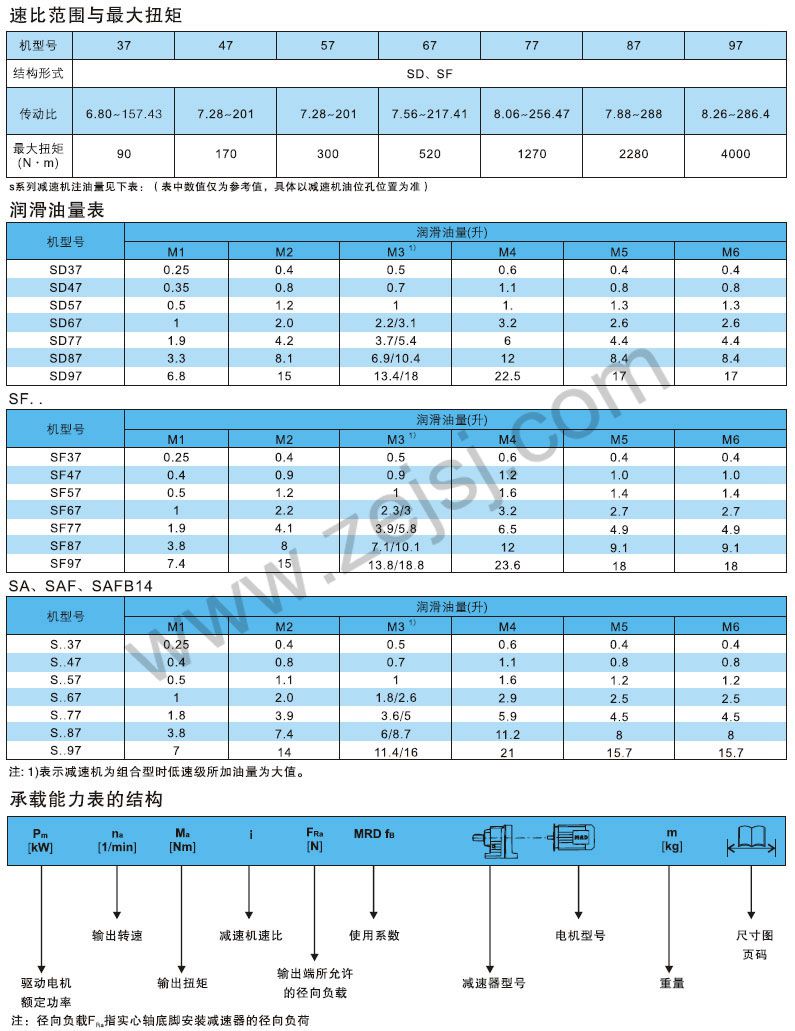

5.S系列速比范围和量大扭矩

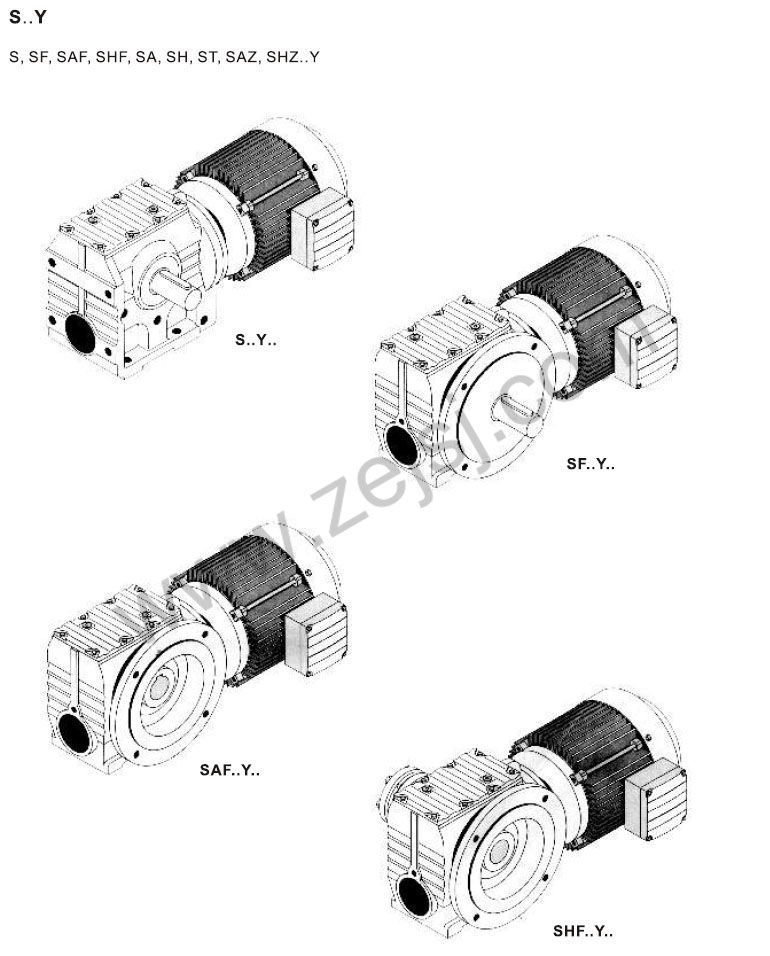

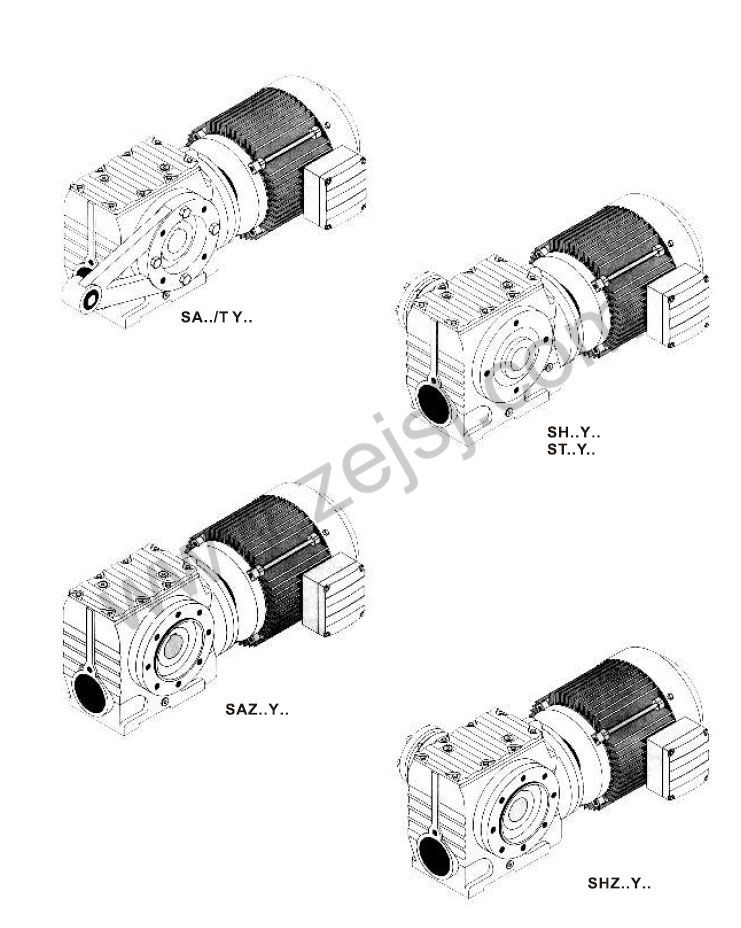

6.S系列图例1

7.S系列图例2

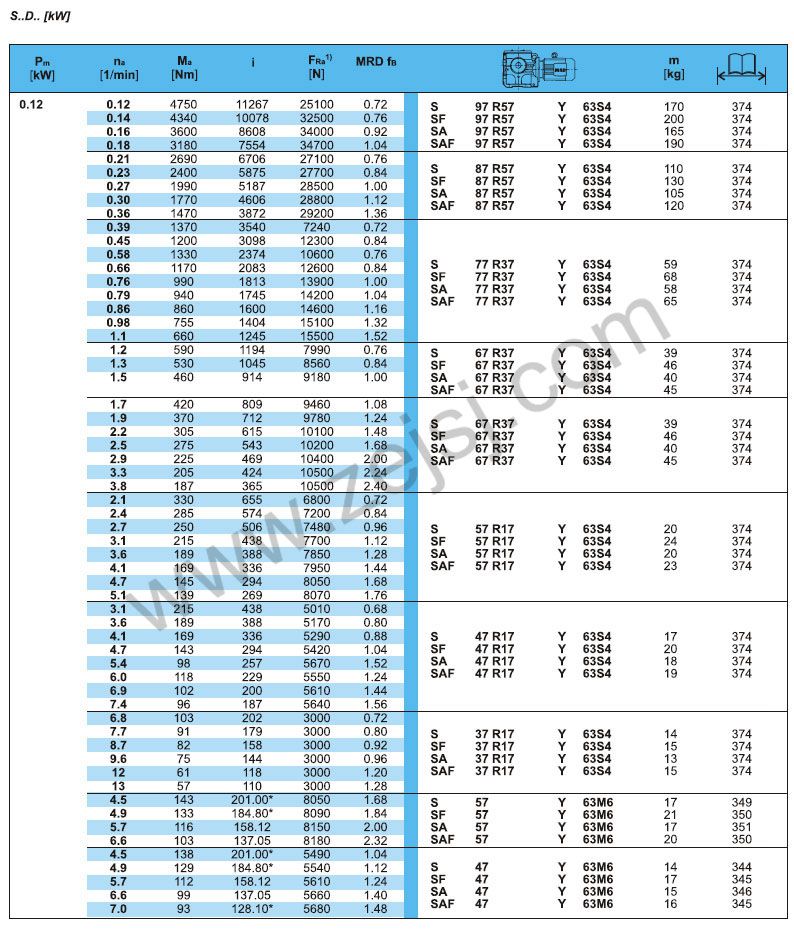

8.S..[0.12KW]

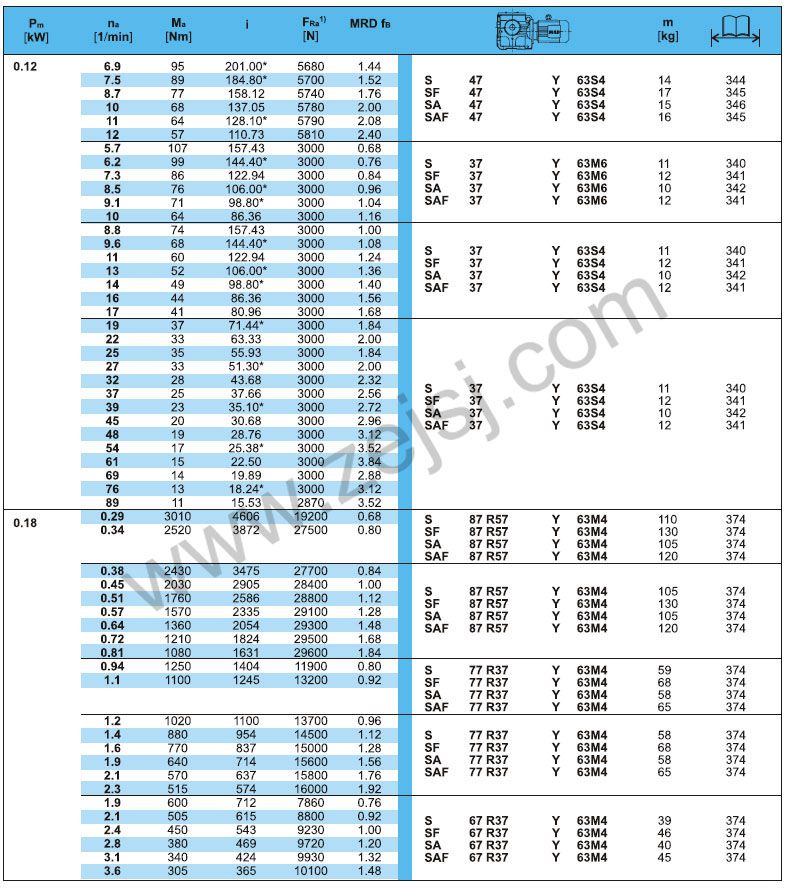

9.S..[0.12KW/0.18KW]

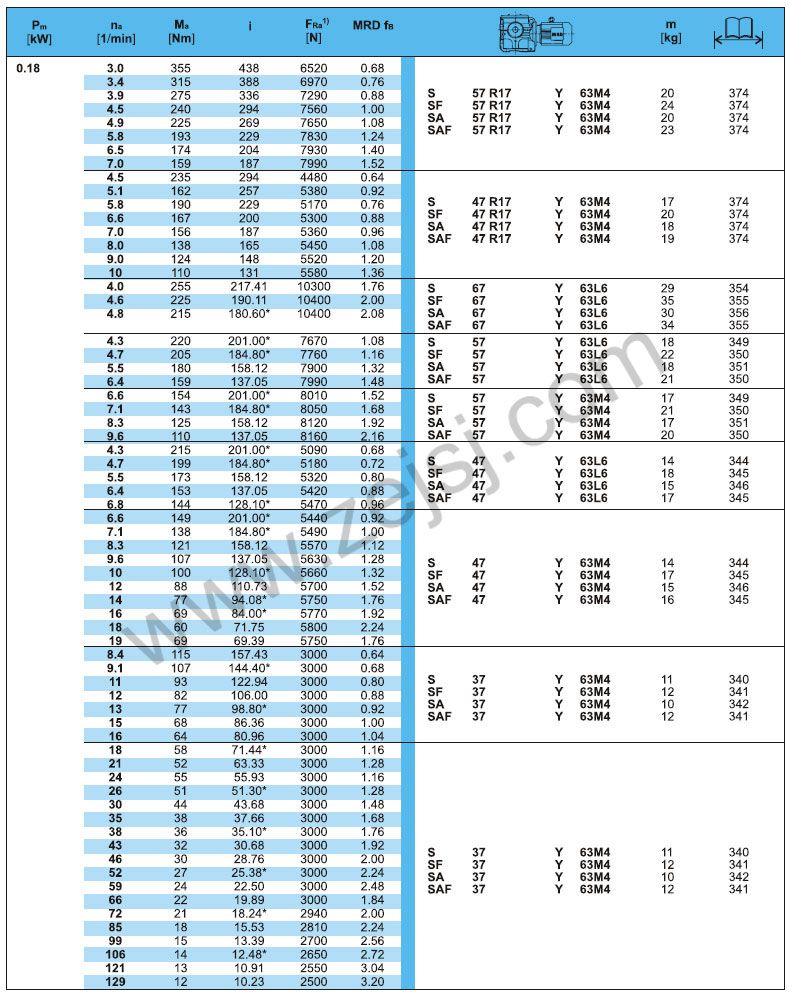

10.S..[0.18KW]

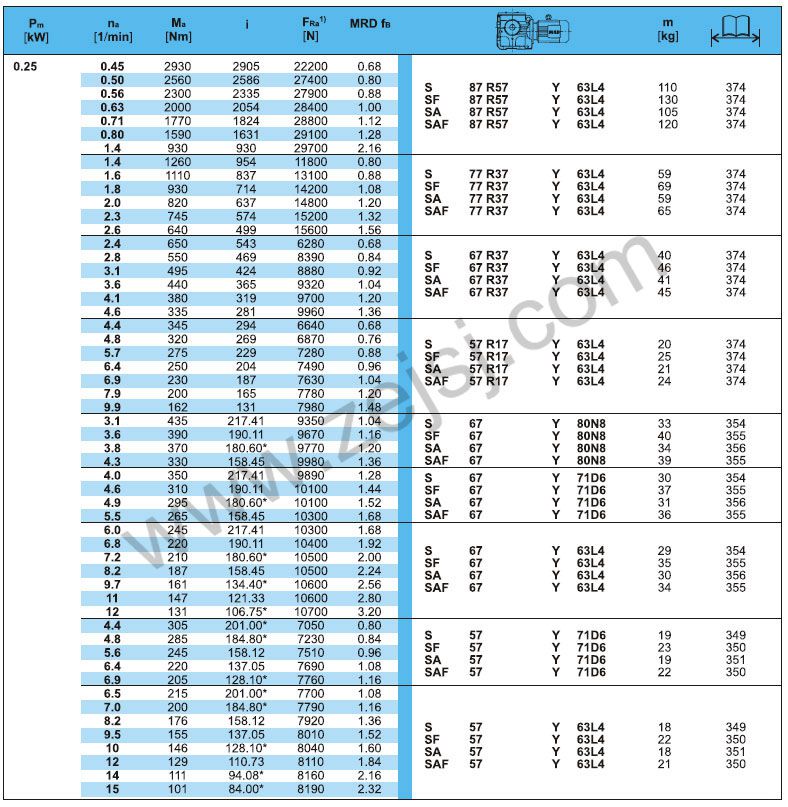

11.S..[0.25KW]

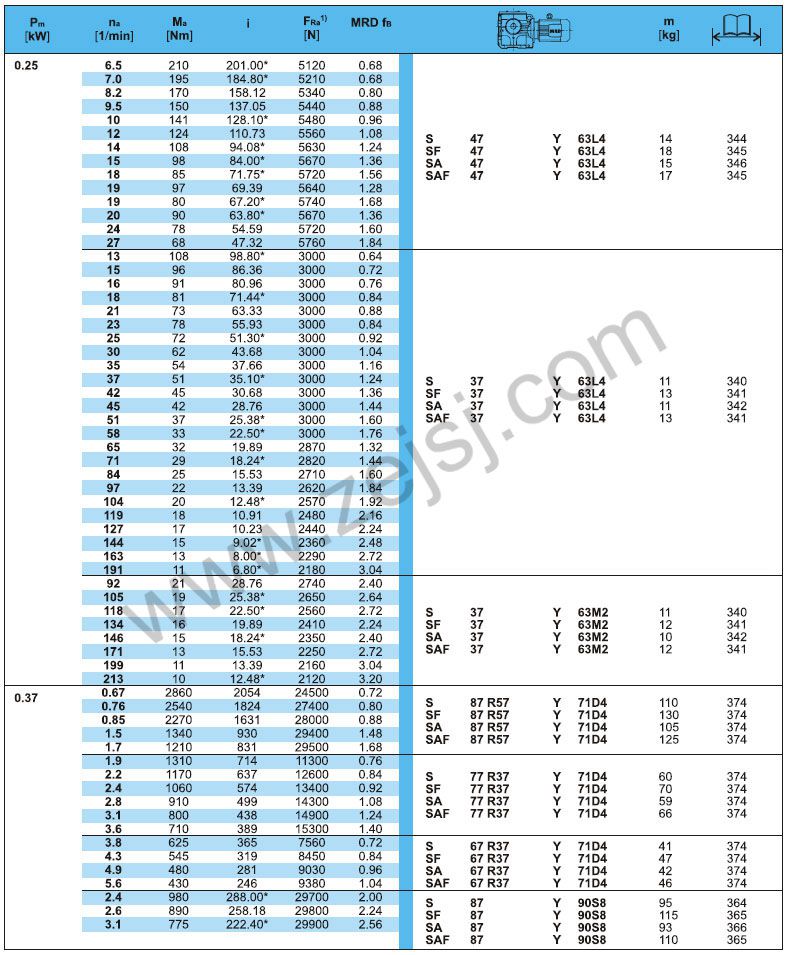

12.S..[0.25KW/0.37KW]

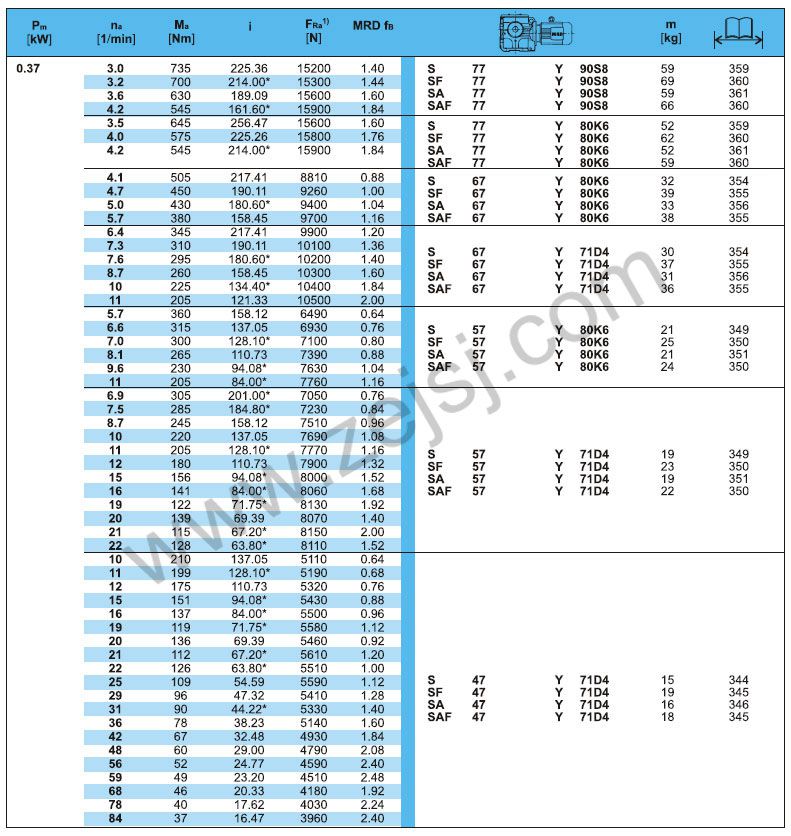

13.S..[0.37KW]

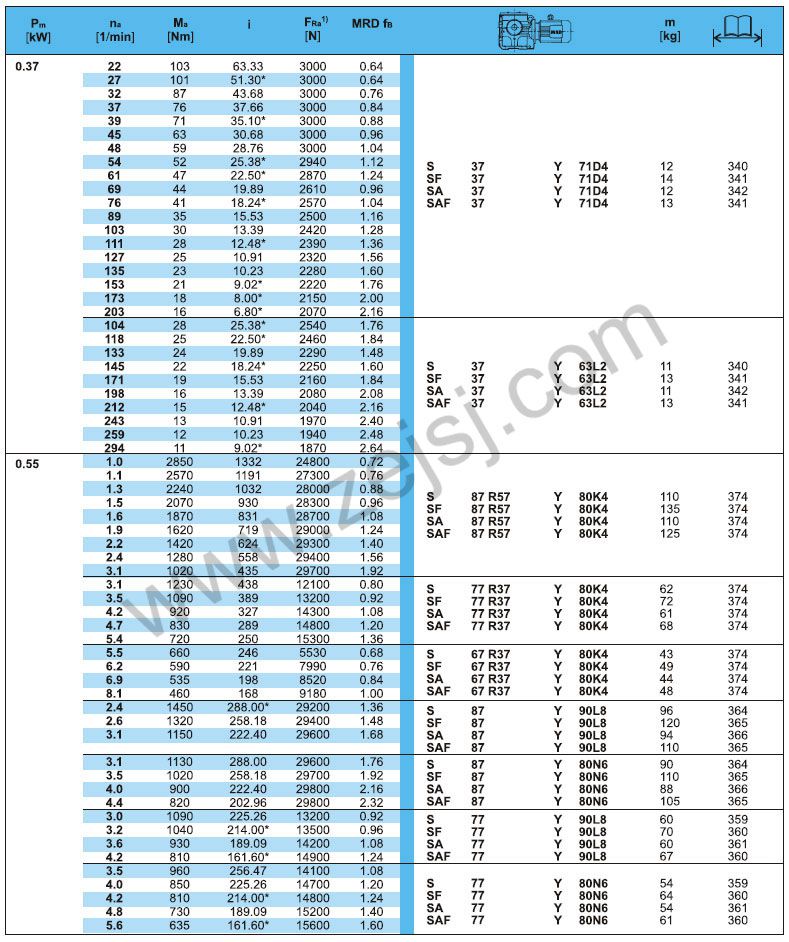

14.S..[0.37KW/0.55KW]

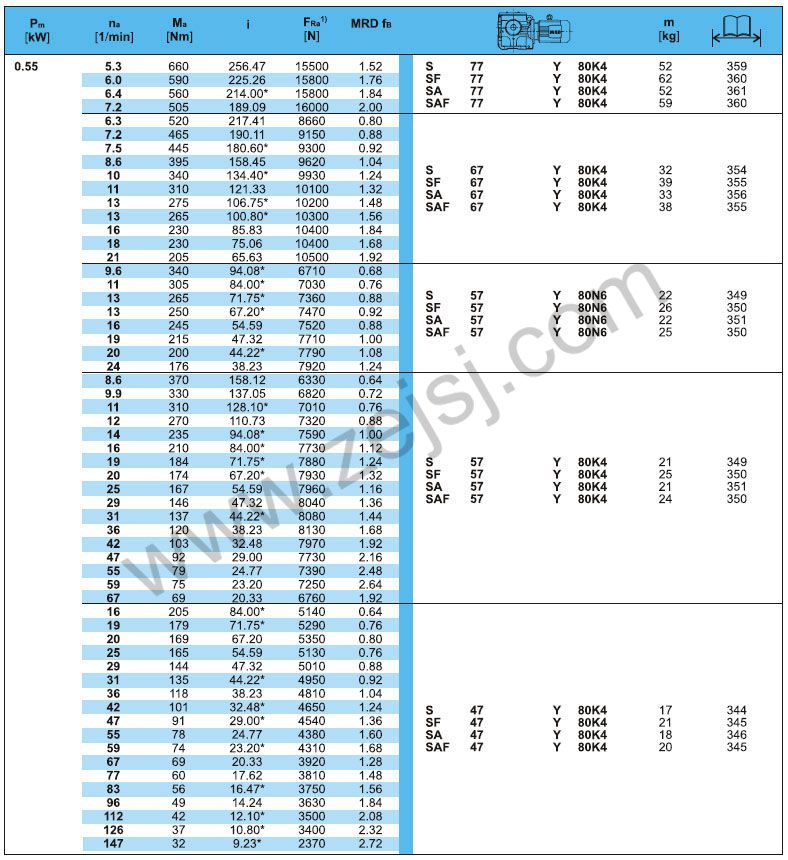

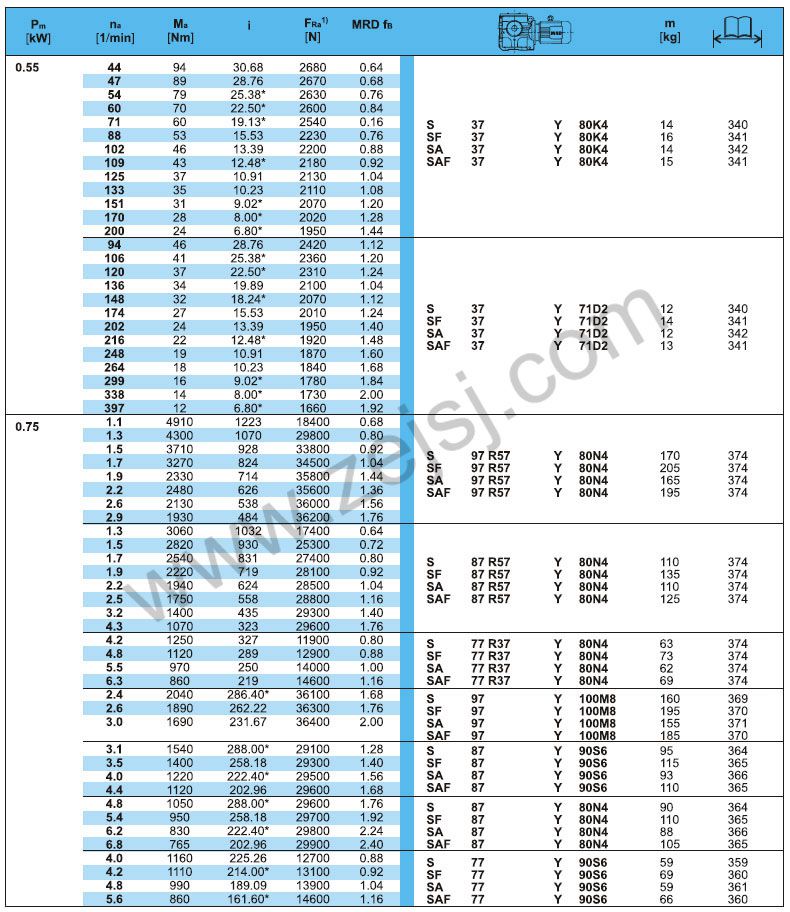

15.S..[0.55KW]

16.S..[0.55KW/0.75KW]

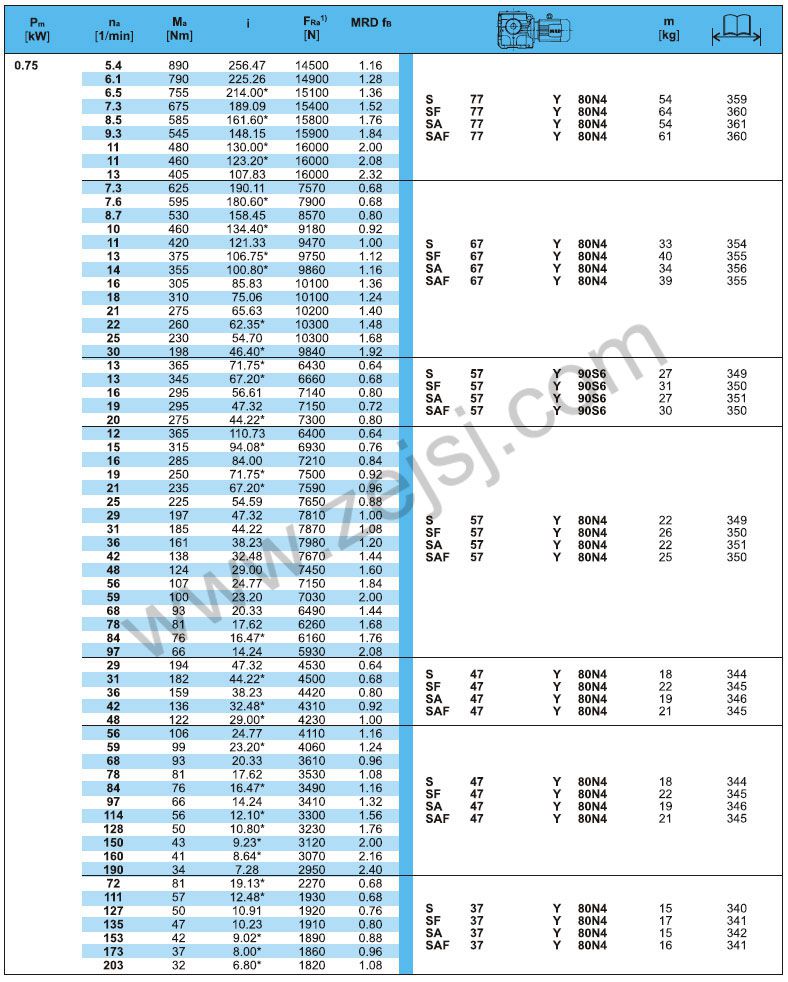

17.S..[0.75KW]

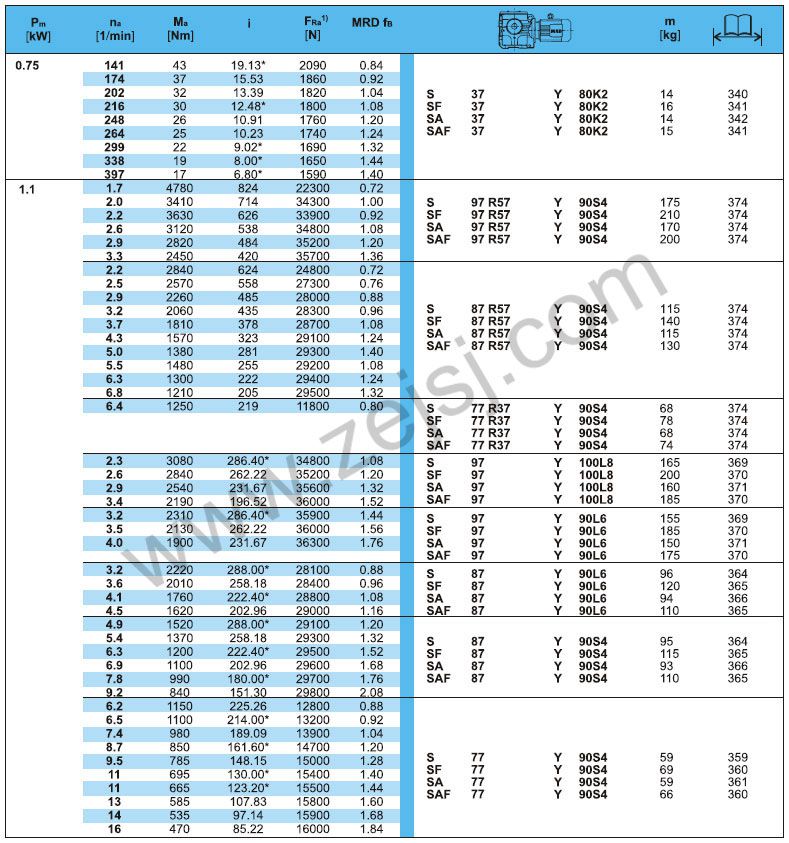

18.S..[0.75KW/1.1KW]

19.S..[1.1KW/1.5KW]

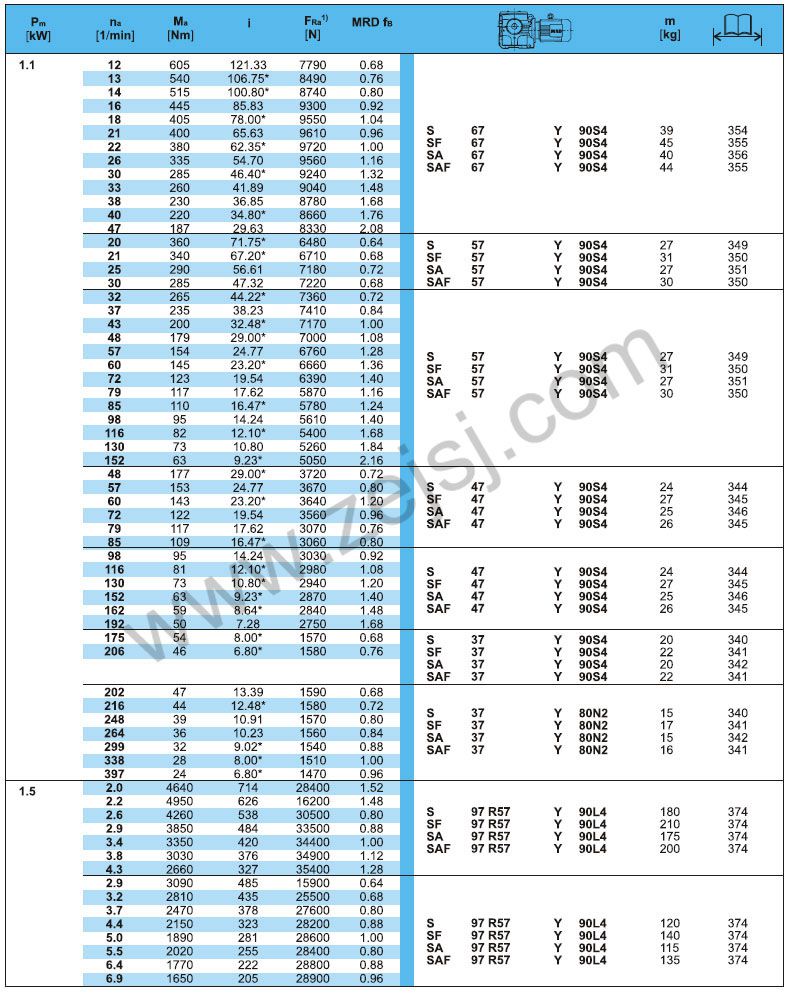

20.S..[1.5KW]

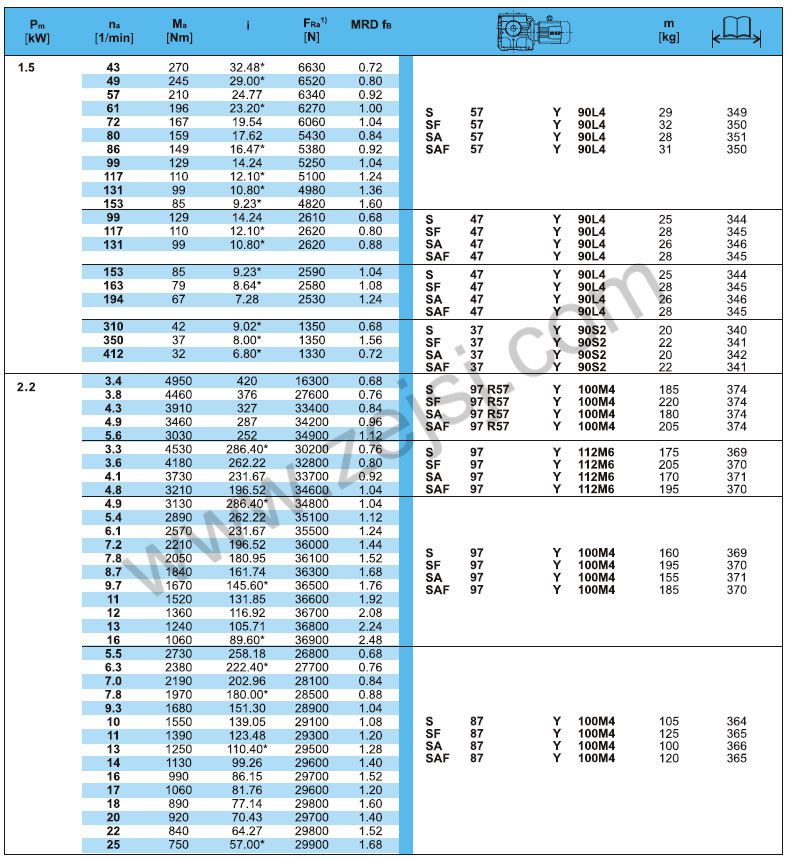

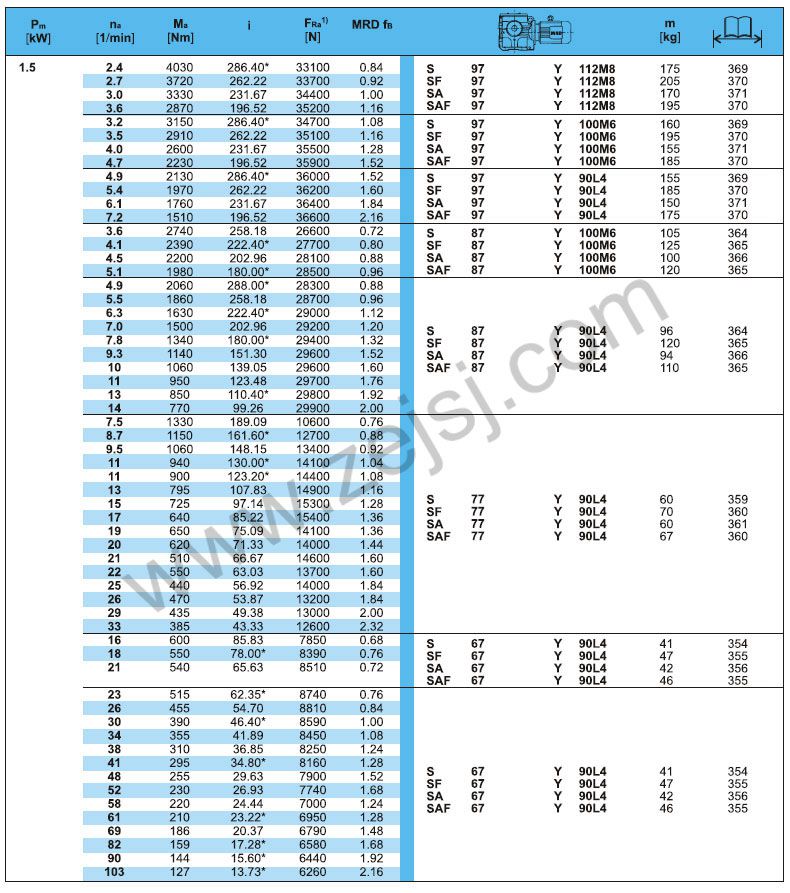

21.S..[1.5KW/2.2KW]

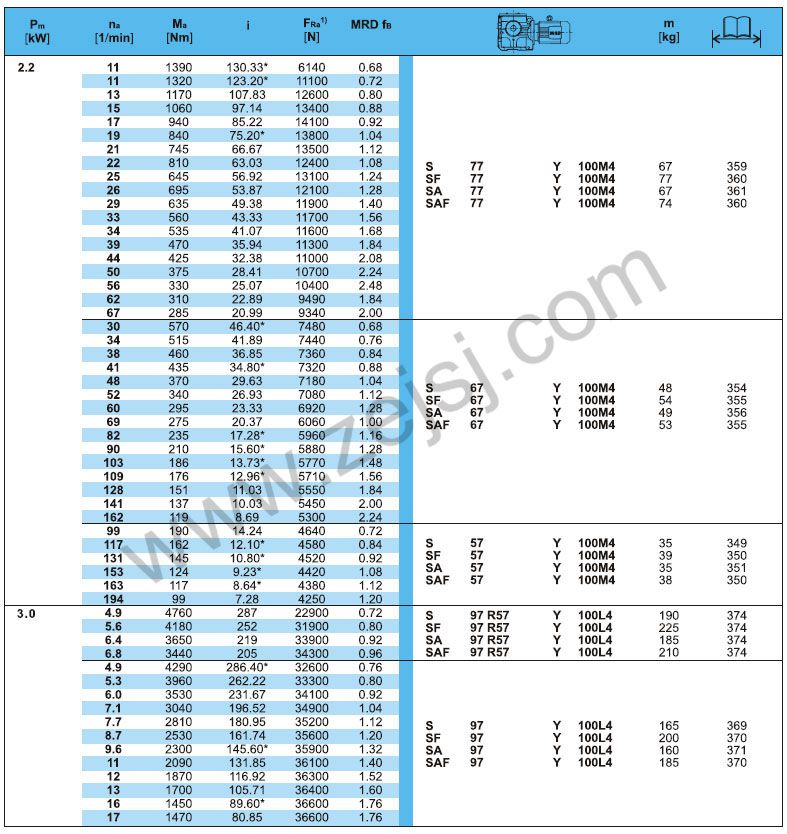

22.S..[2.2KW/3KW]

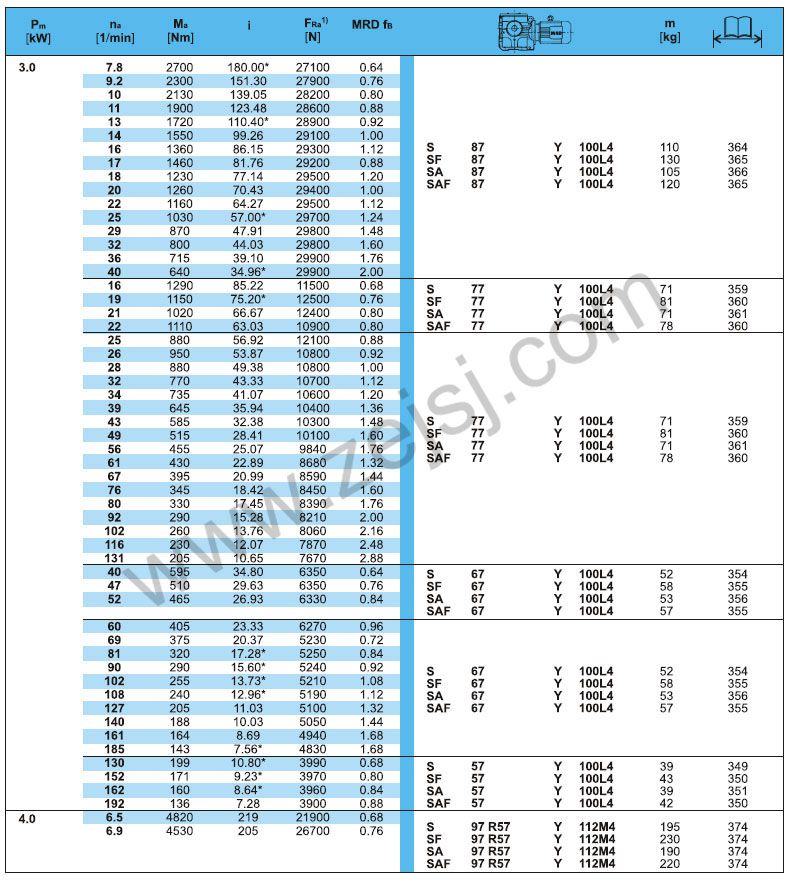

23.S..[3KW/4KW]

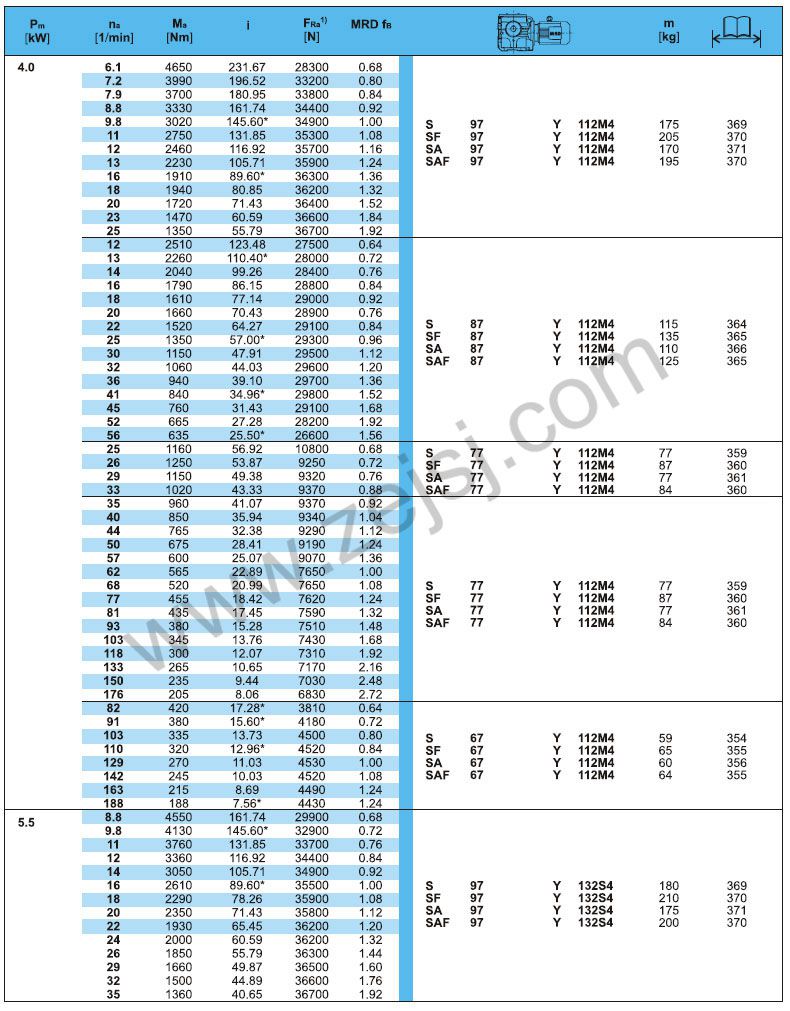

24.S..[4KW/5.5KW]

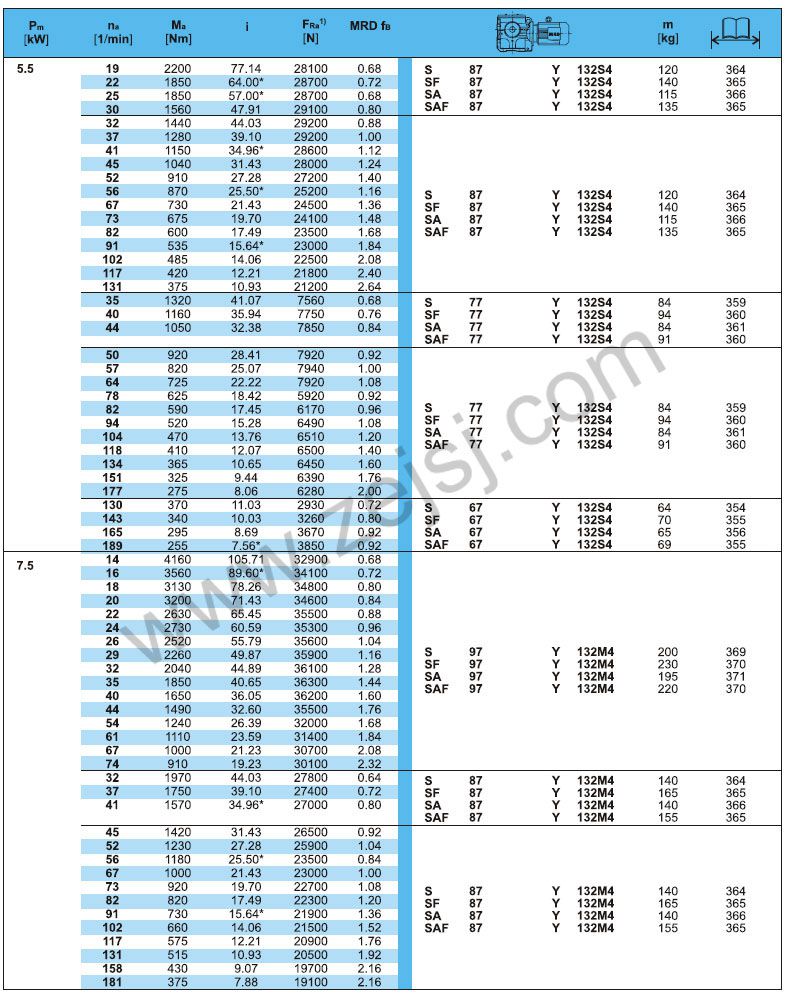

25.S..[5.5KW/7.5KW]

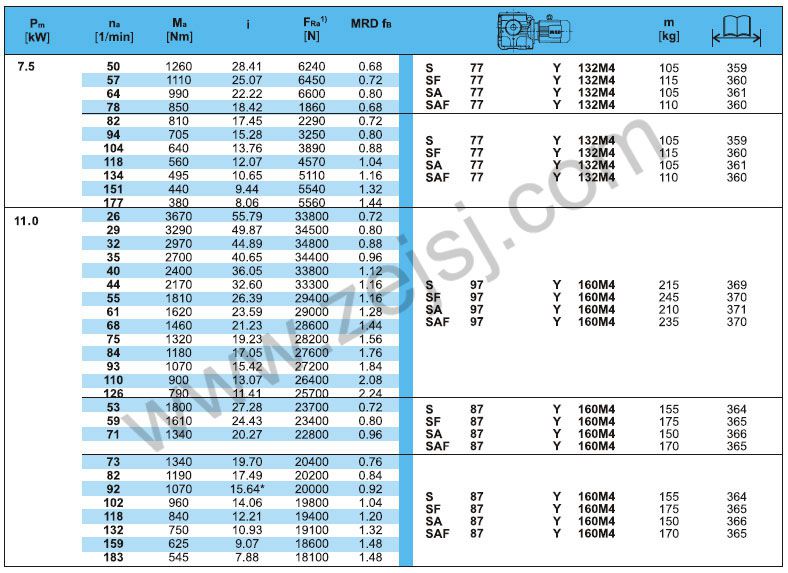

26.S..[7.5KW/11KW]

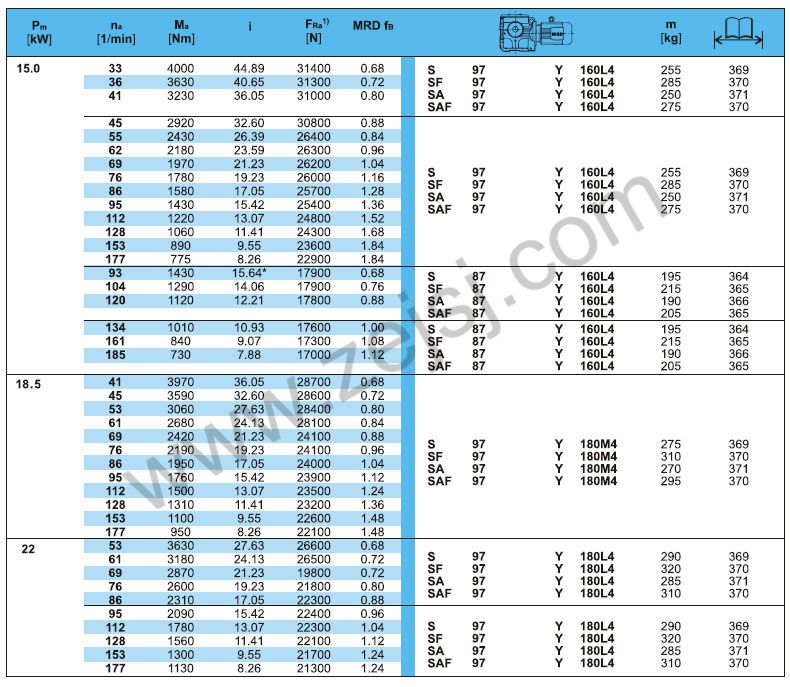

27.S..[15KW/18.5KW/22KW]

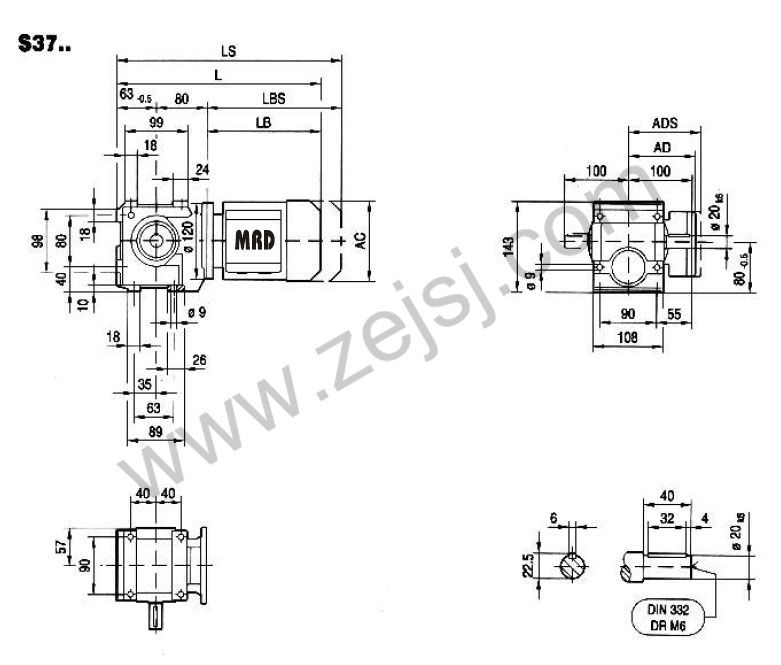

28.S37外形尺寸

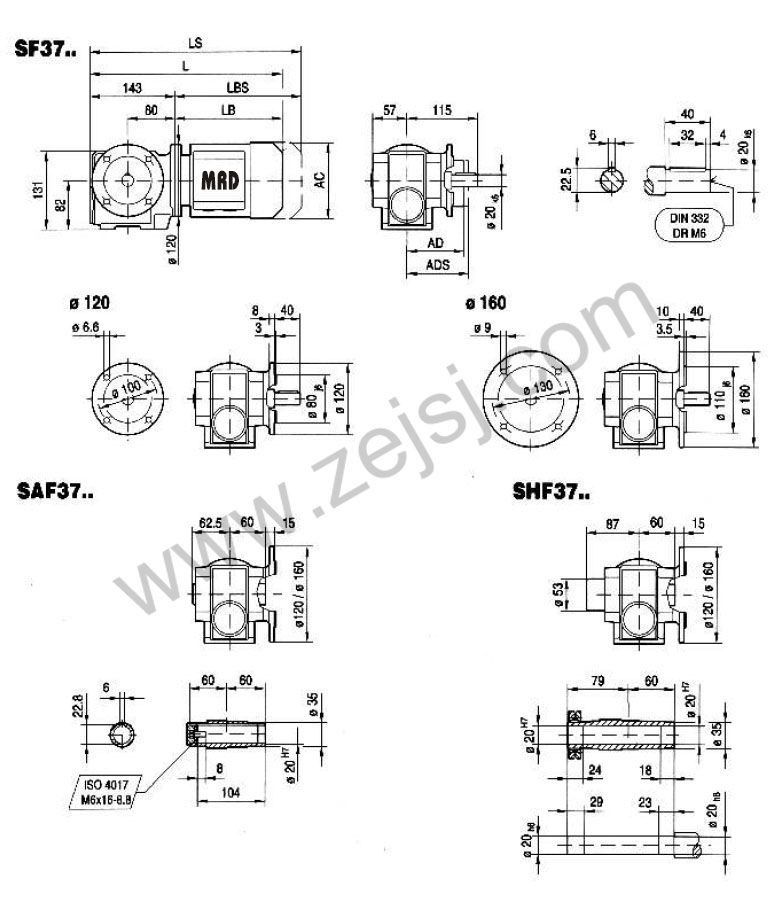

29.SF37、SAF37外形尺寸

30.SA37、SM37外形尺寸

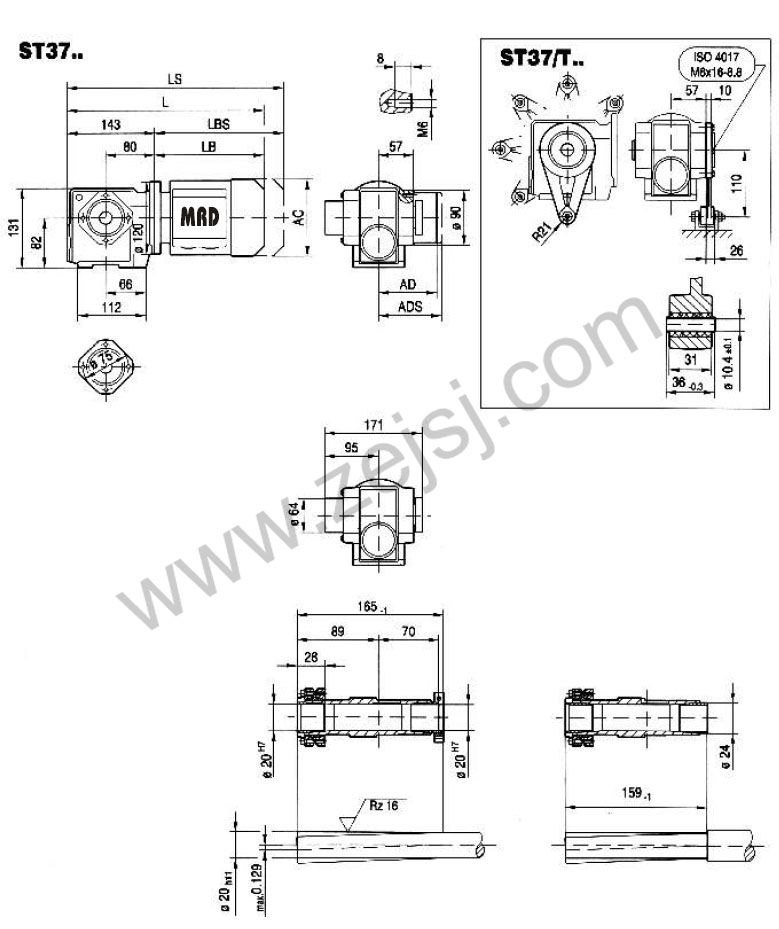

31.ST37外形尺寸

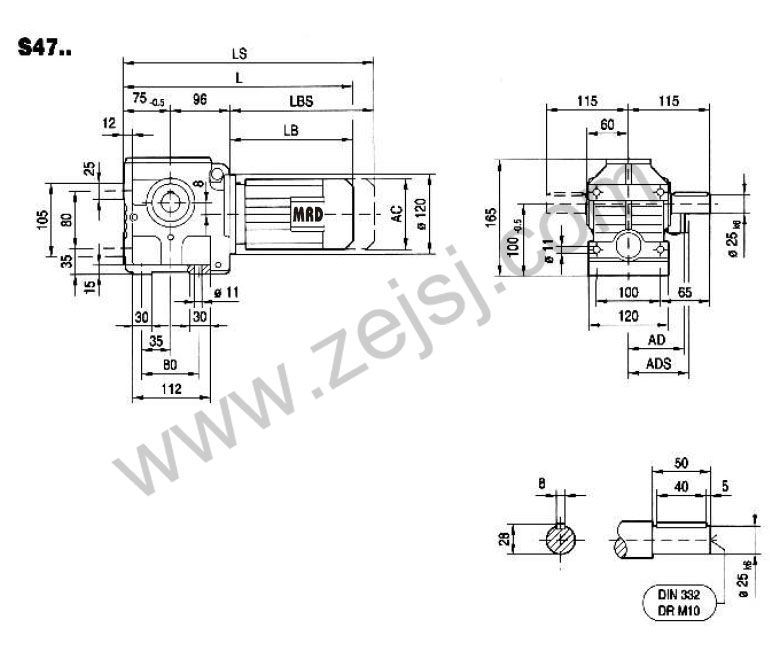

32.S47外形尺寸

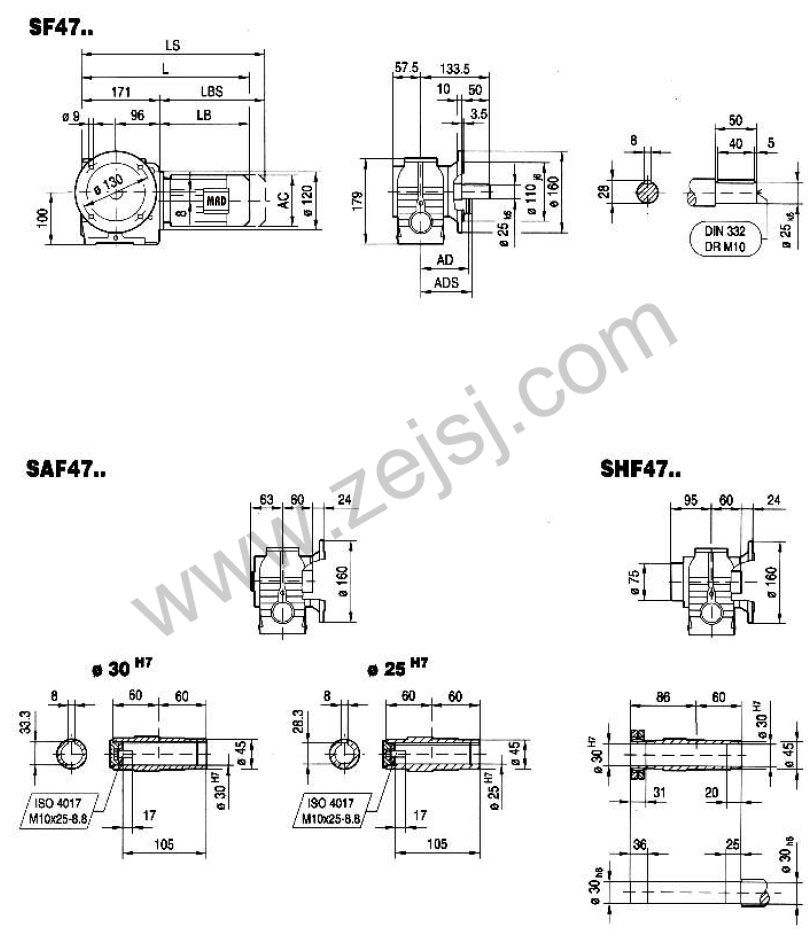

33.SF47、SHF47外形尺寸

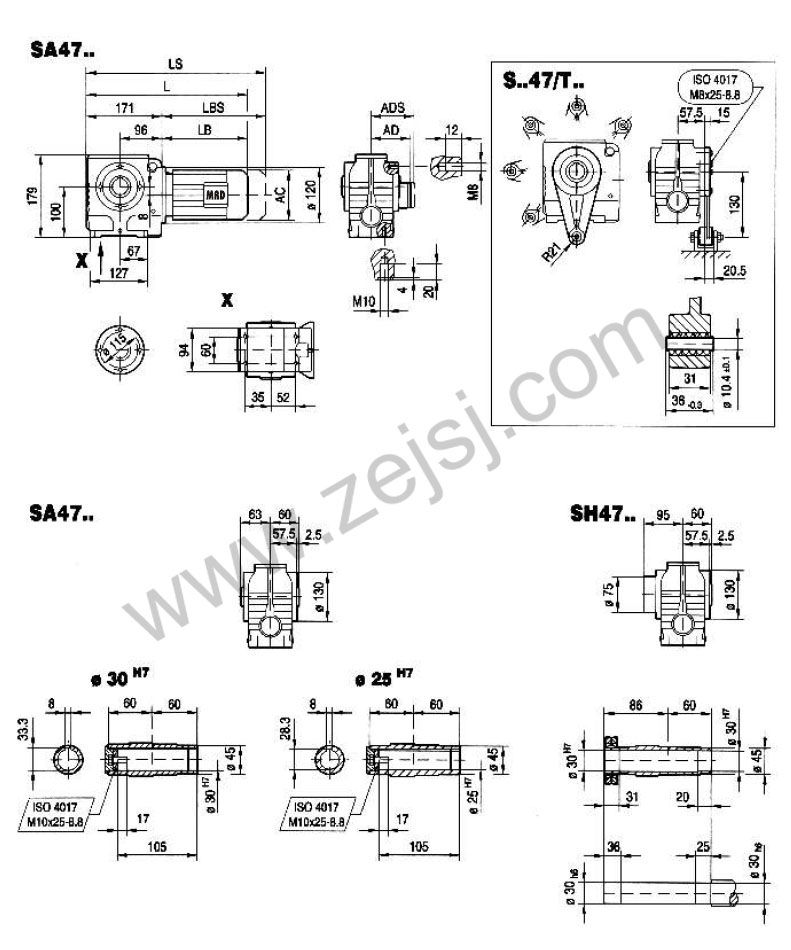

34.SA47、SH47外形尺寸

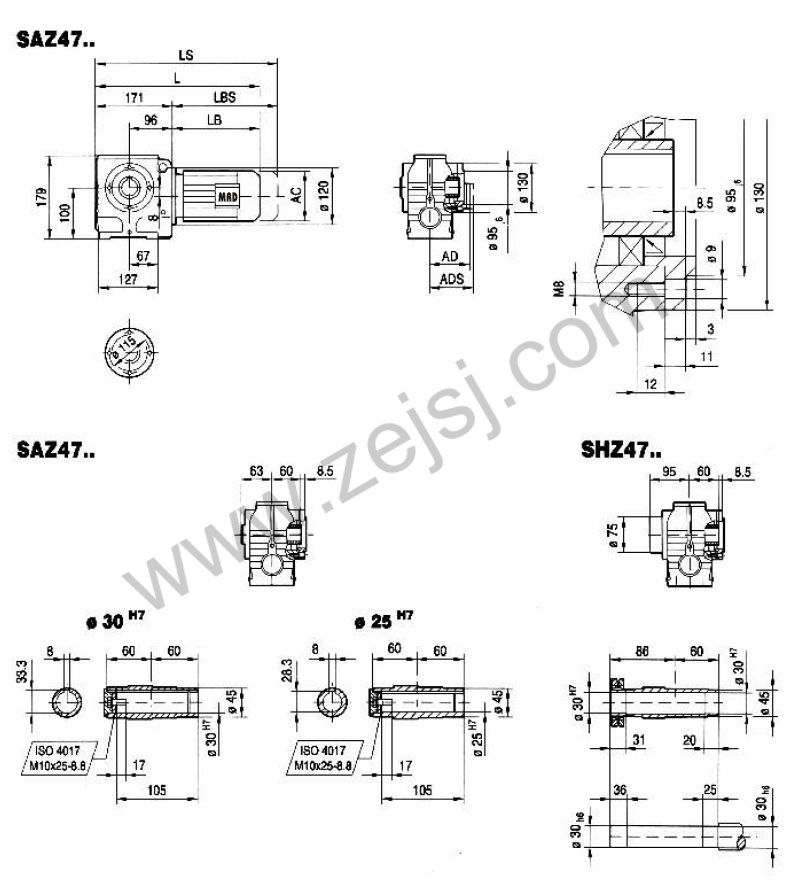

35.SAZ47、SHAZ47外形尺寸

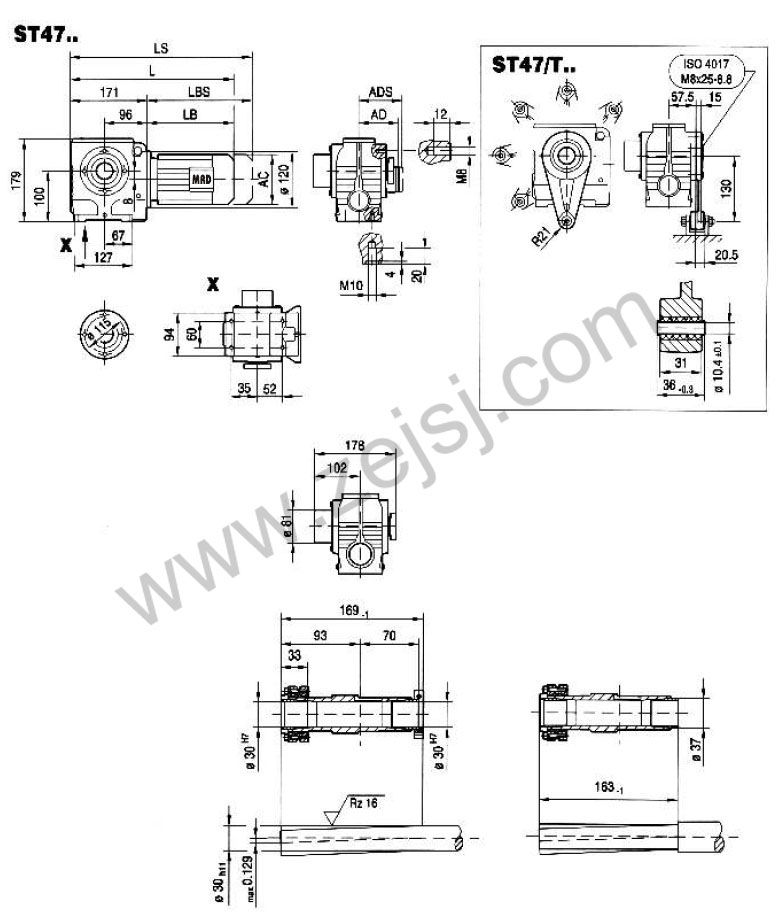

36.ST47外形尺寸

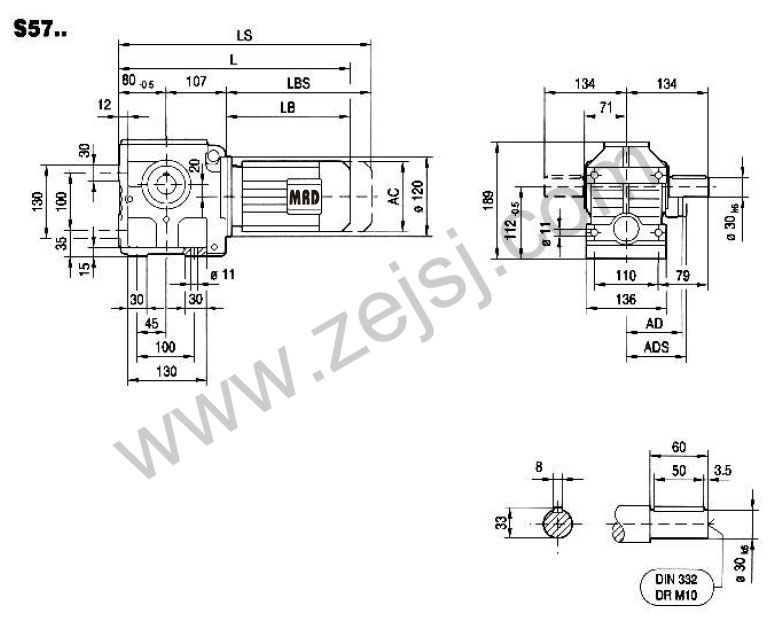

37.S57外形尺寸

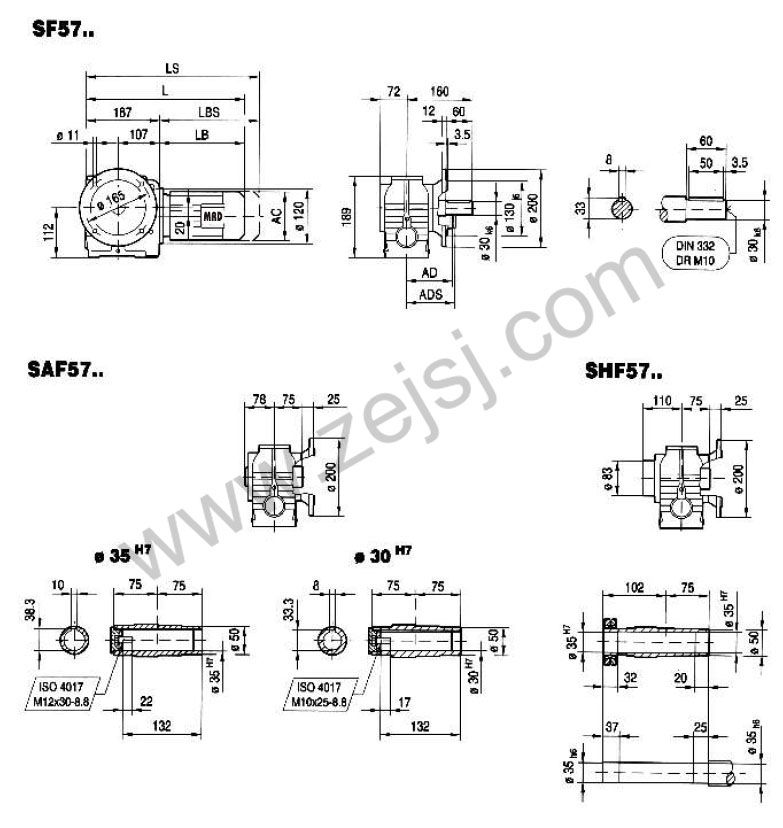

38.SF57、SAF57、SHF57外形尺寸

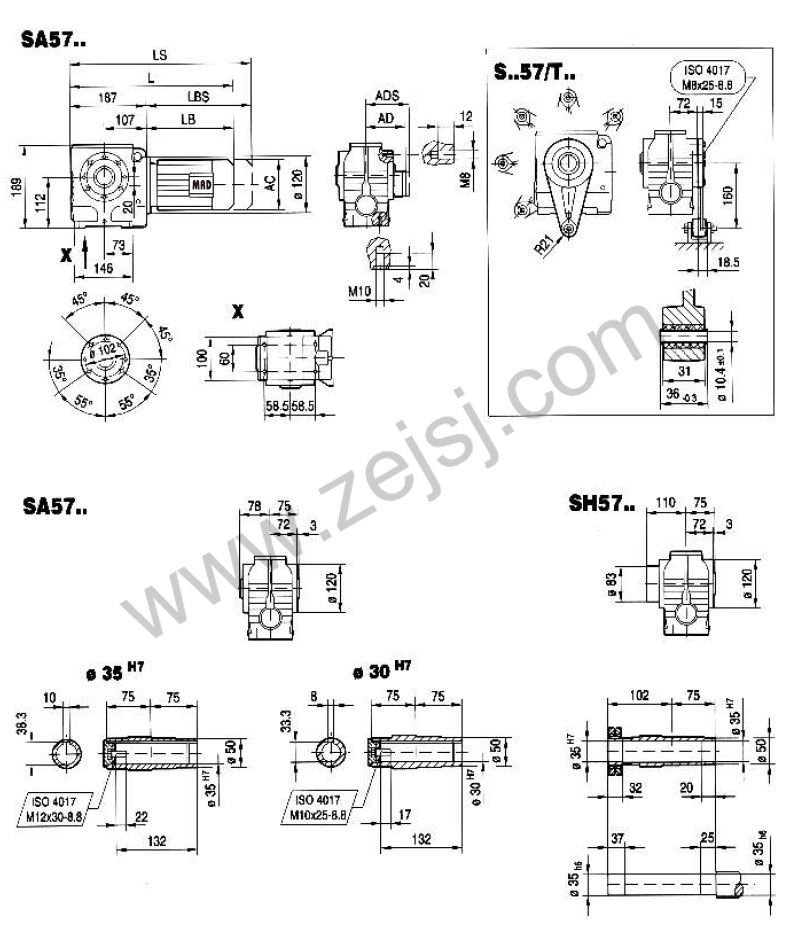

39.SA57、SH57外形尺寸

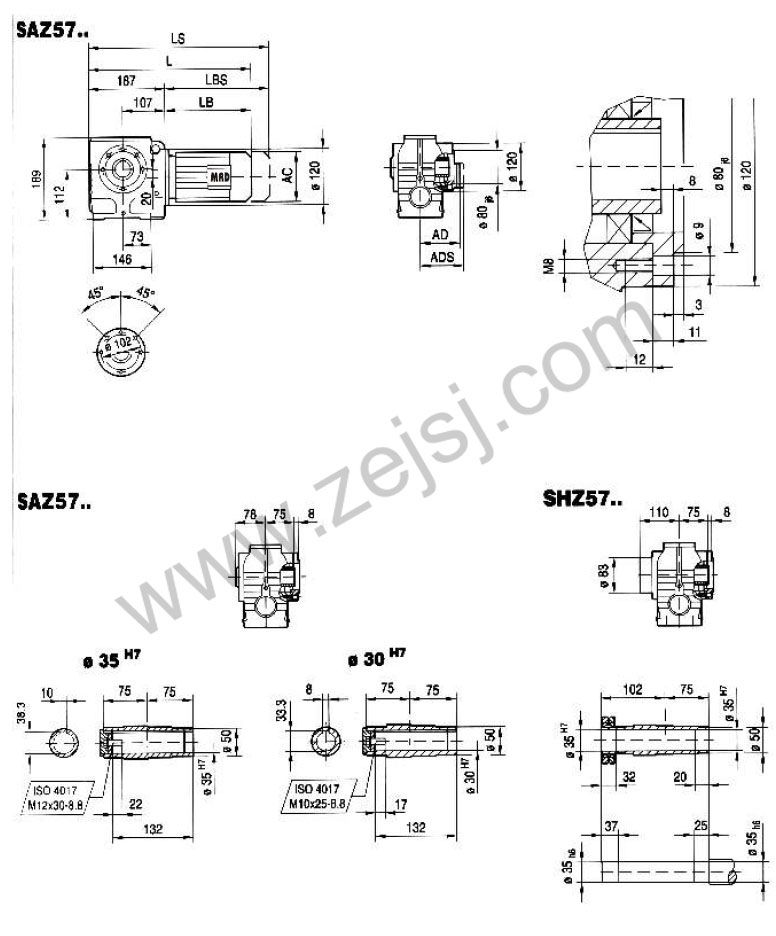

40.SAZ57、SHZ57外形尺寸

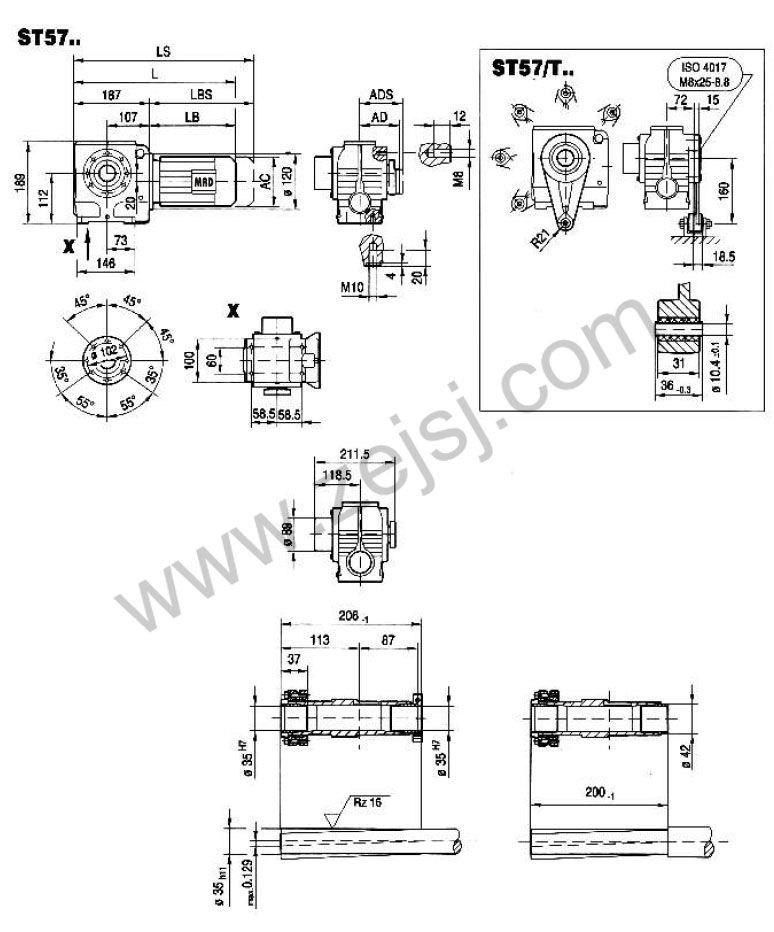

41.ST57外形尺寸

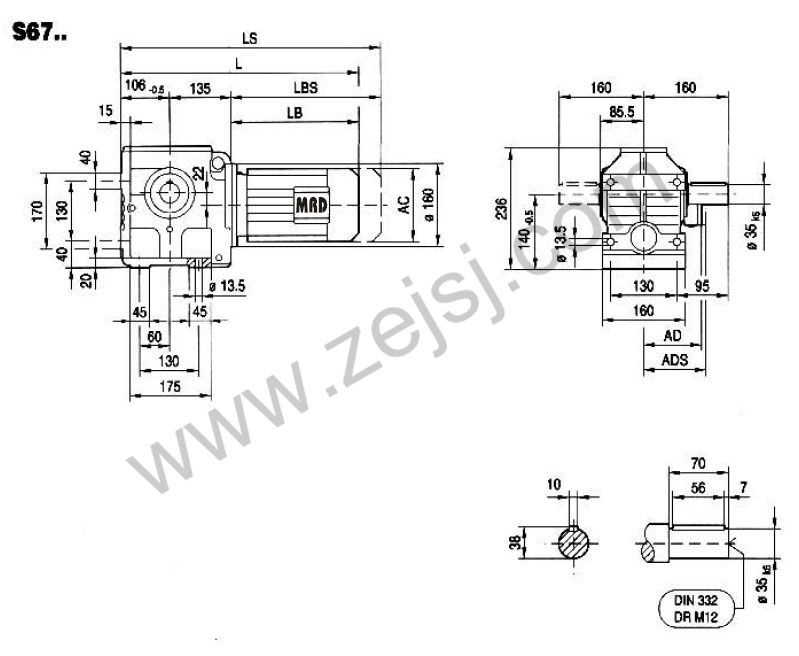

42.S67外形尺寸

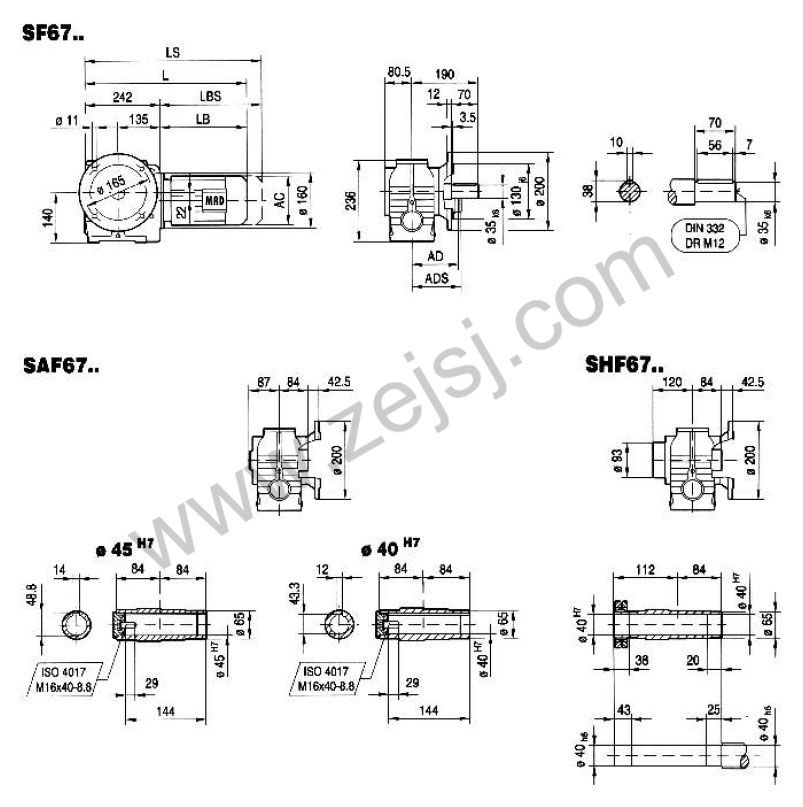

43.SF67、SAF67、SHF67外形尺寸

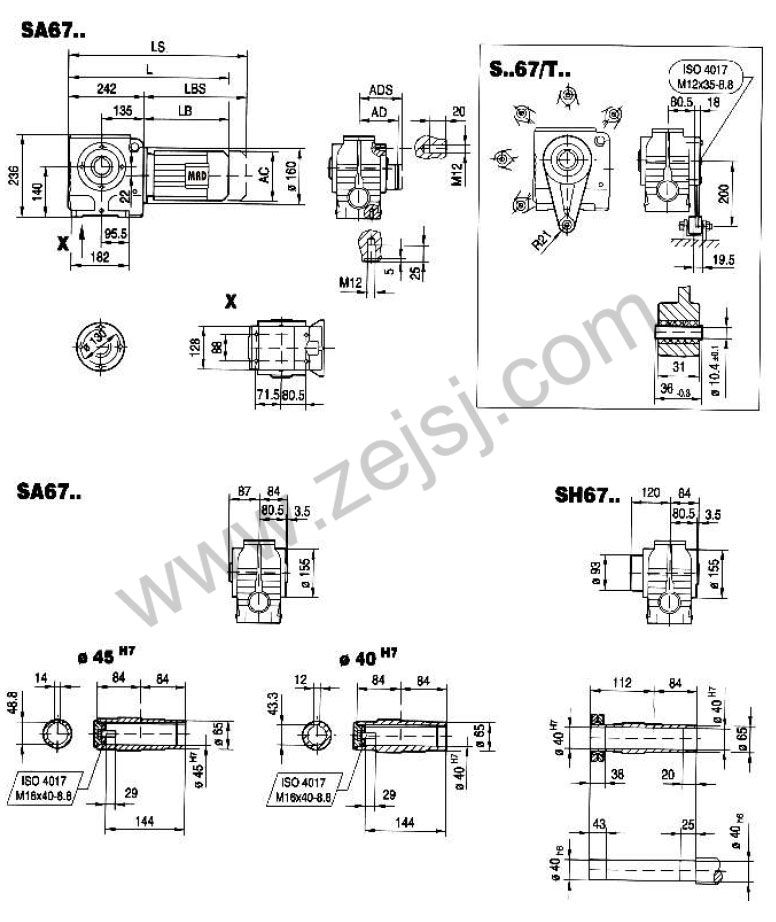

44.SA67、SH67外形尺寸

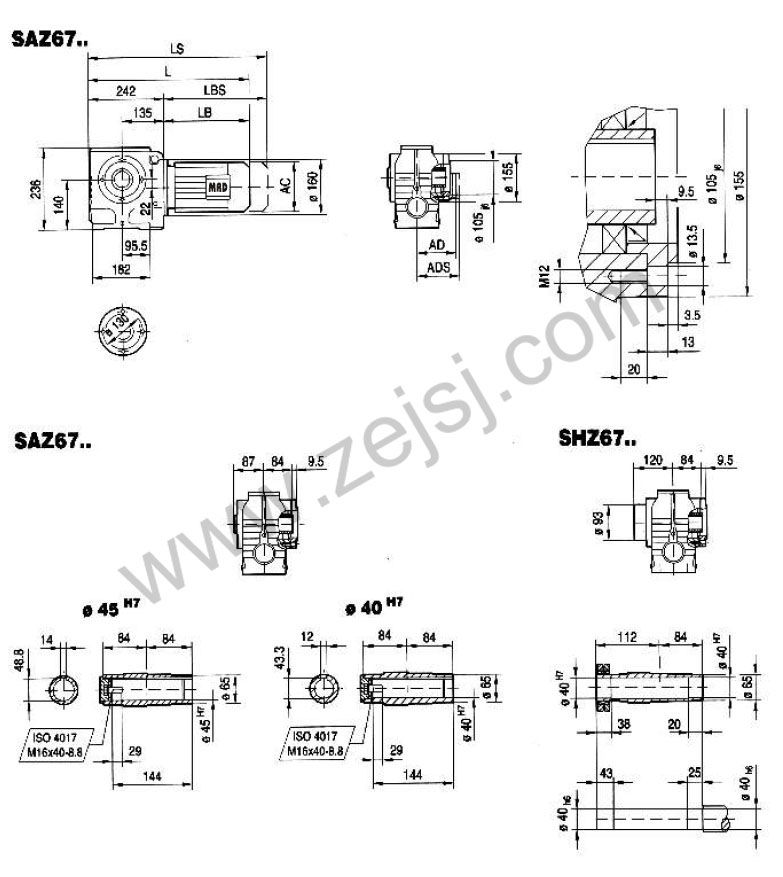

45.SAZ67、SHZ67外形尺寸

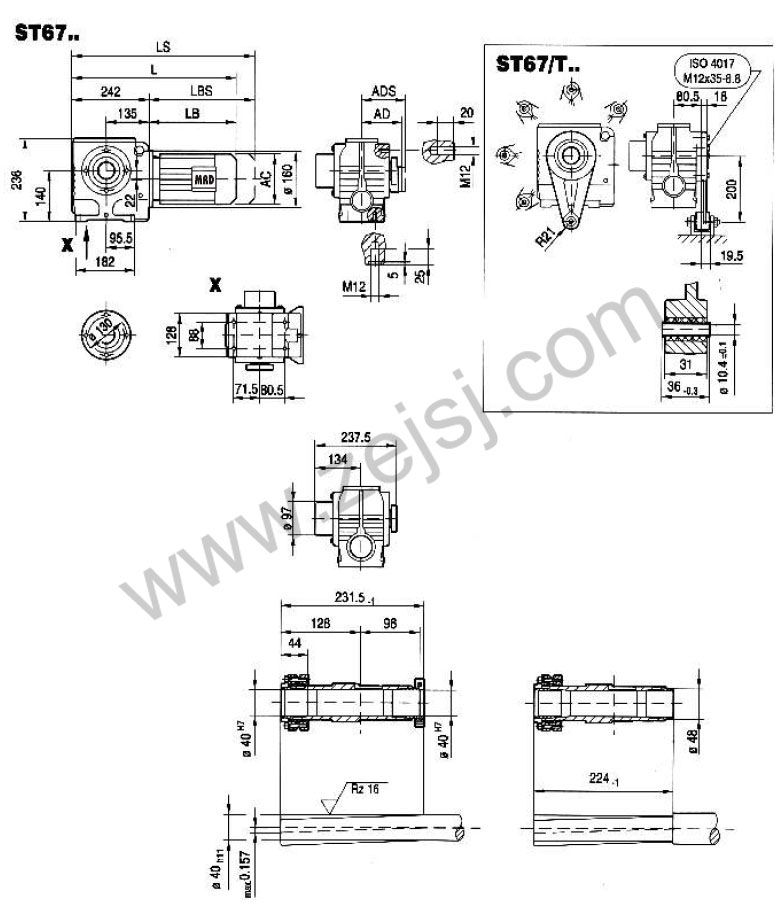

46.ST67外形尺寸

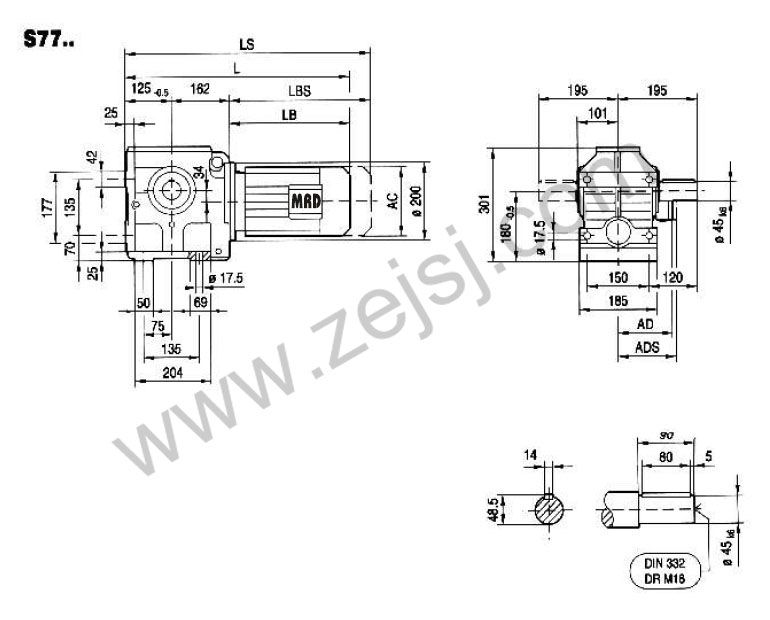

47.S77外形尺寸

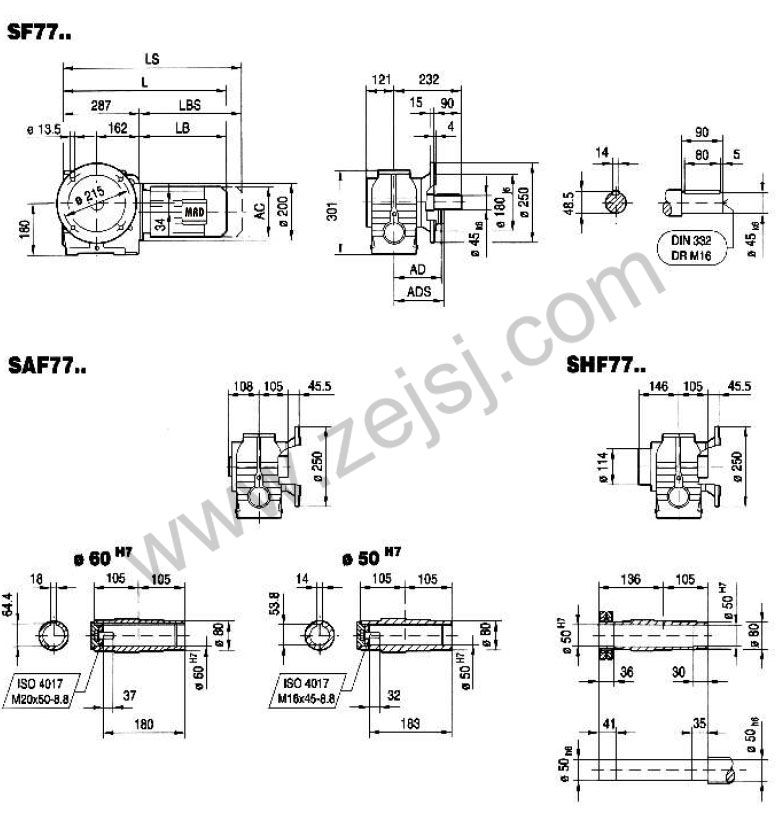

48.SF77、SAF77、SHF77外形尺寸

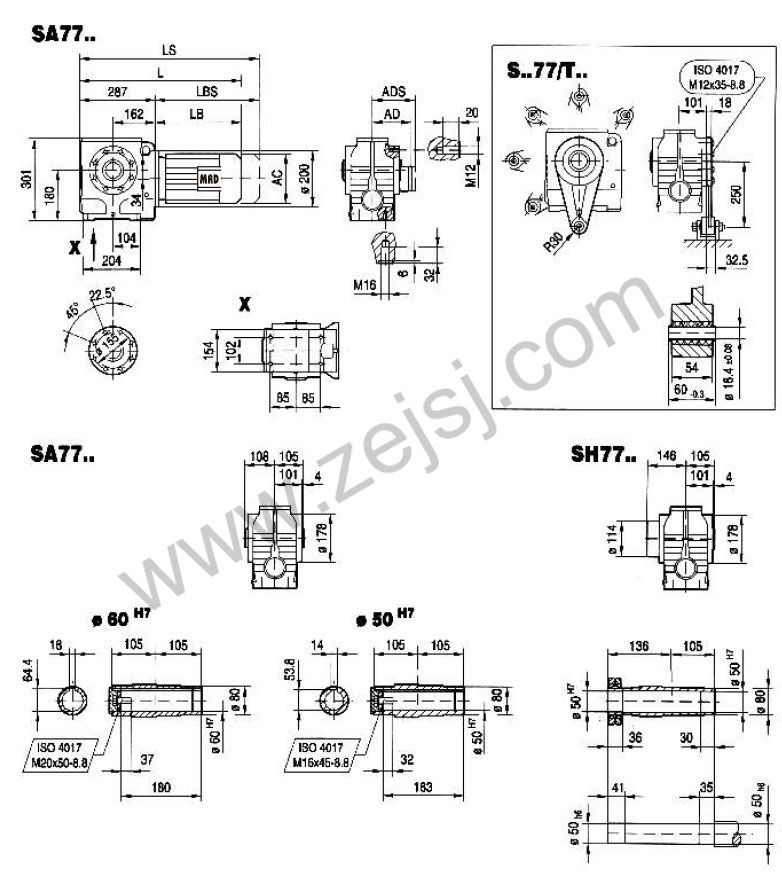

49.SA77、SH77外形尺寸

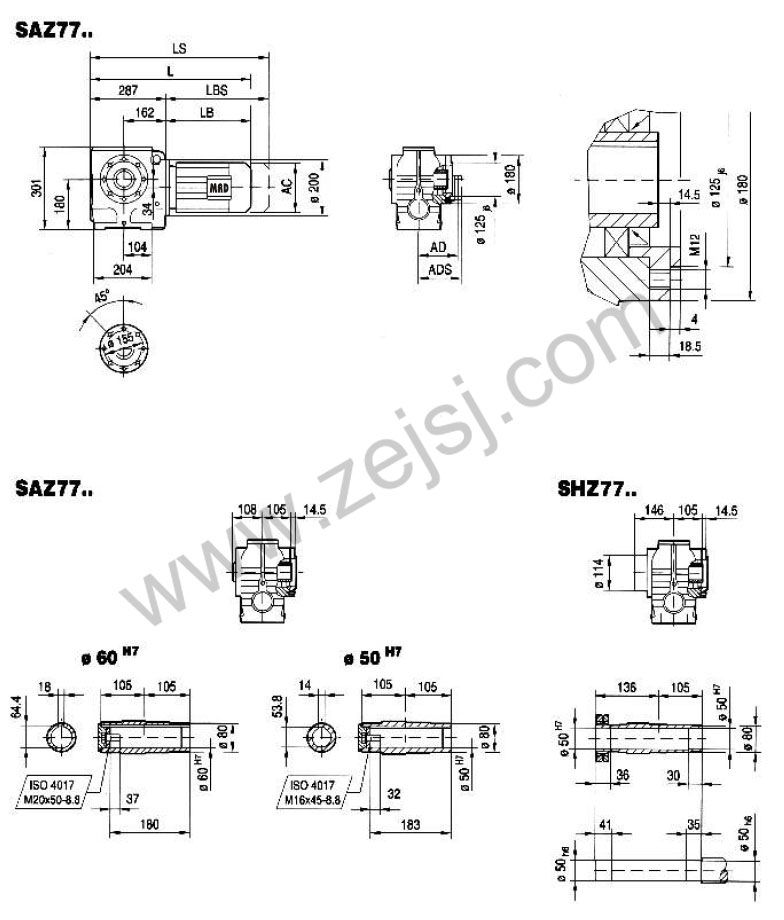

50.SAZ77、SHZ77外形尺寸

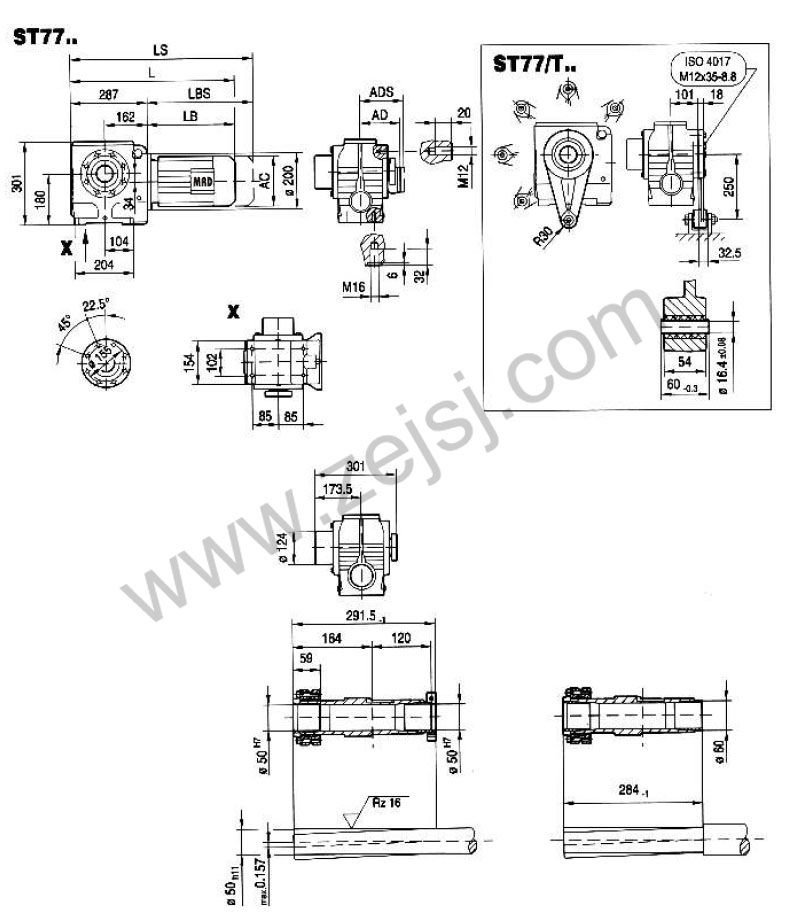

51.ST77..与ST77/T..

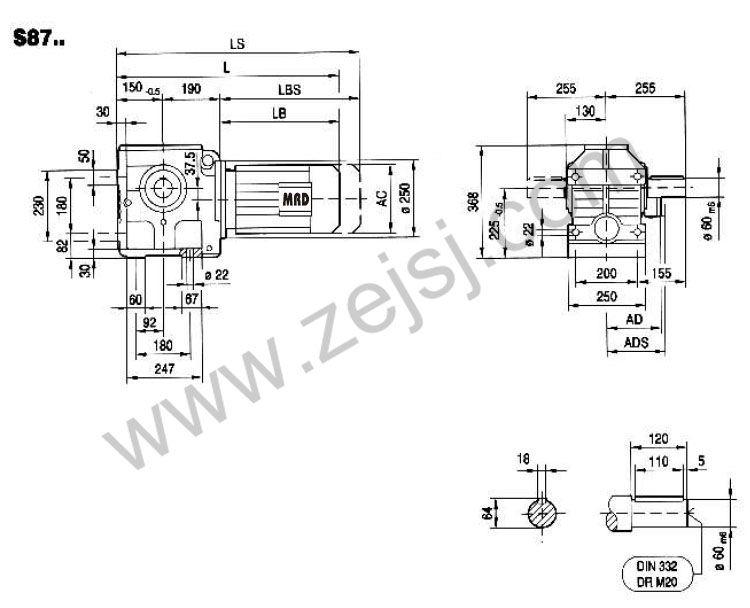

52.S87外形尺寸

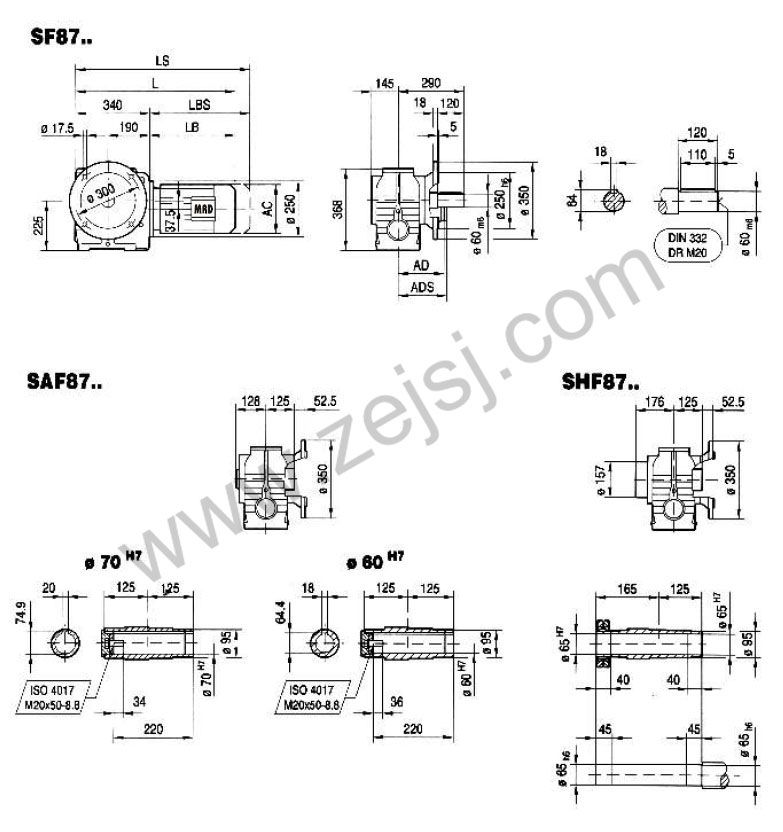

53.SF87、SAF87、SHF87外形尺寸

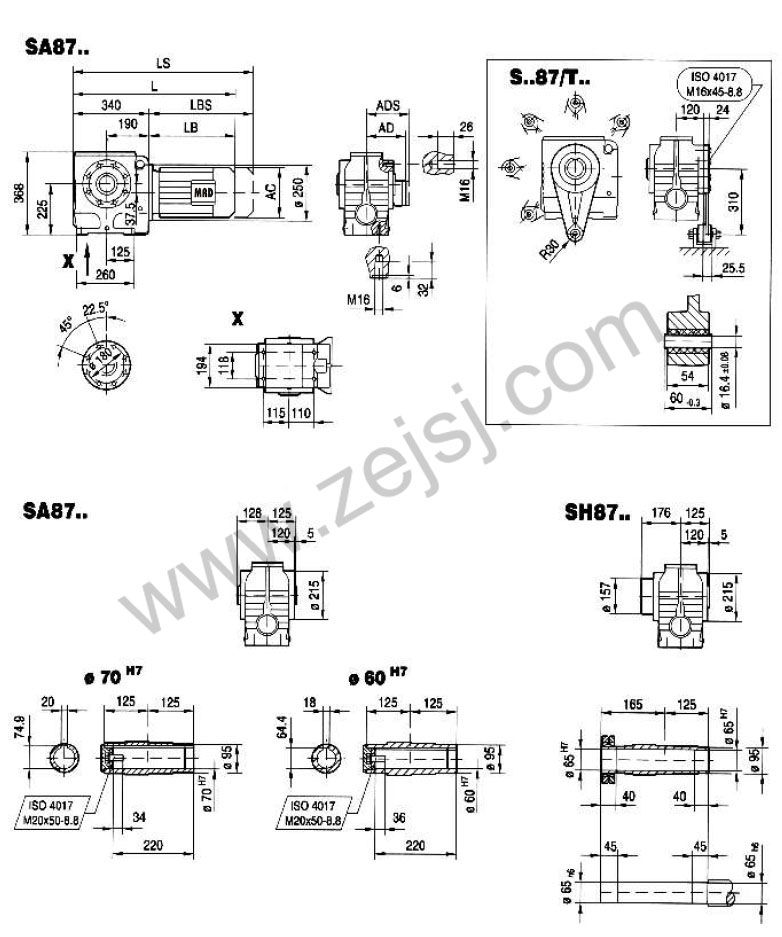

54.SA87、SH87外形尺寸

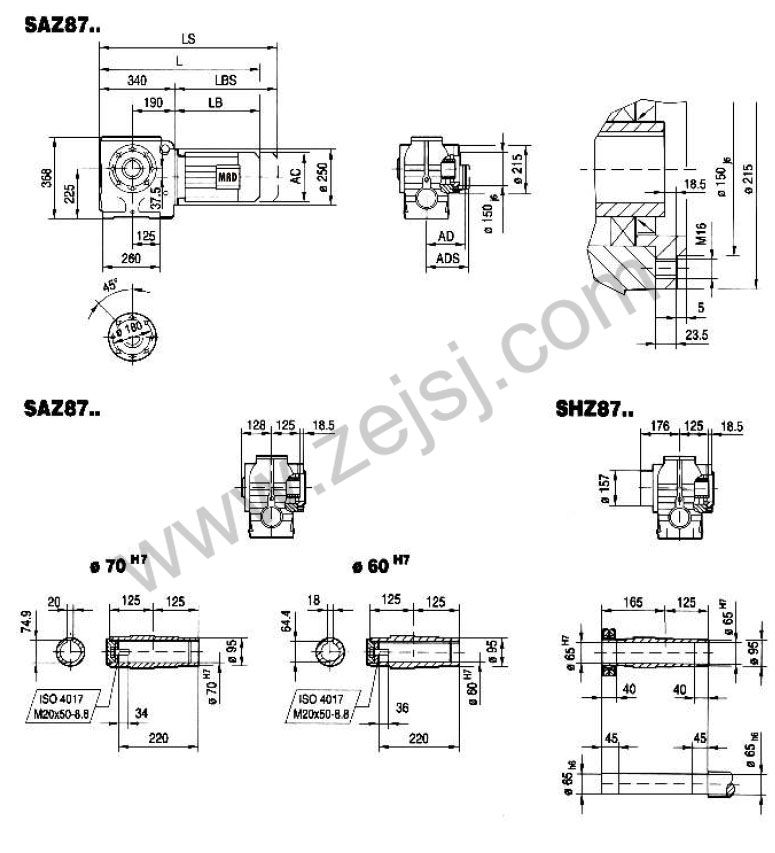

55.SAZ87、SHZ87外形尺寸

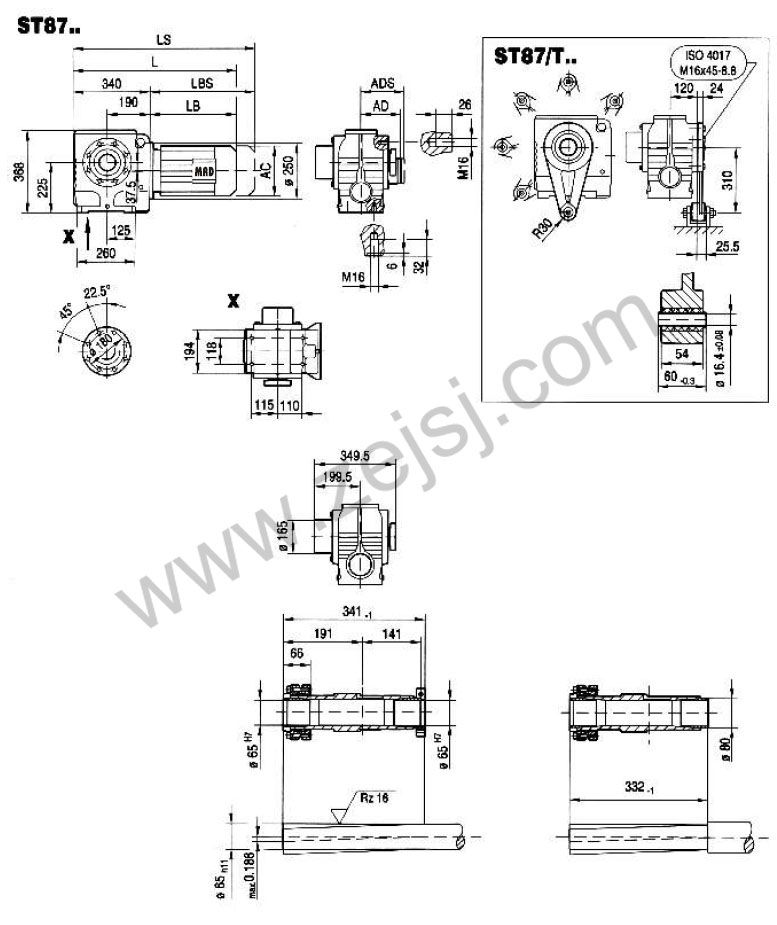

56.ST87外形尺寸

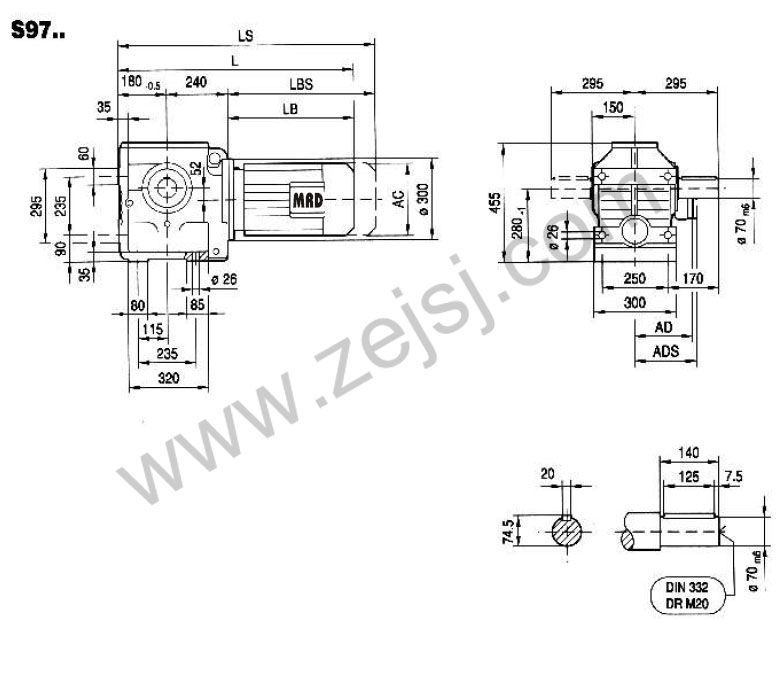

57.S97外形尺寸

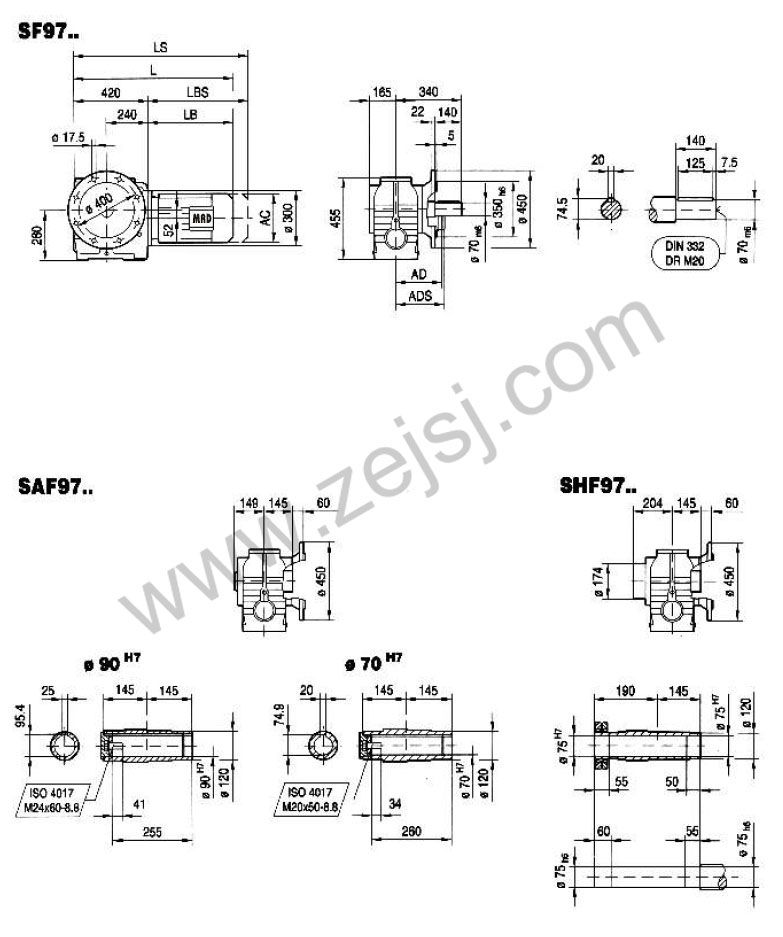

58.SF97、SAF97、SHF97外形尺寸

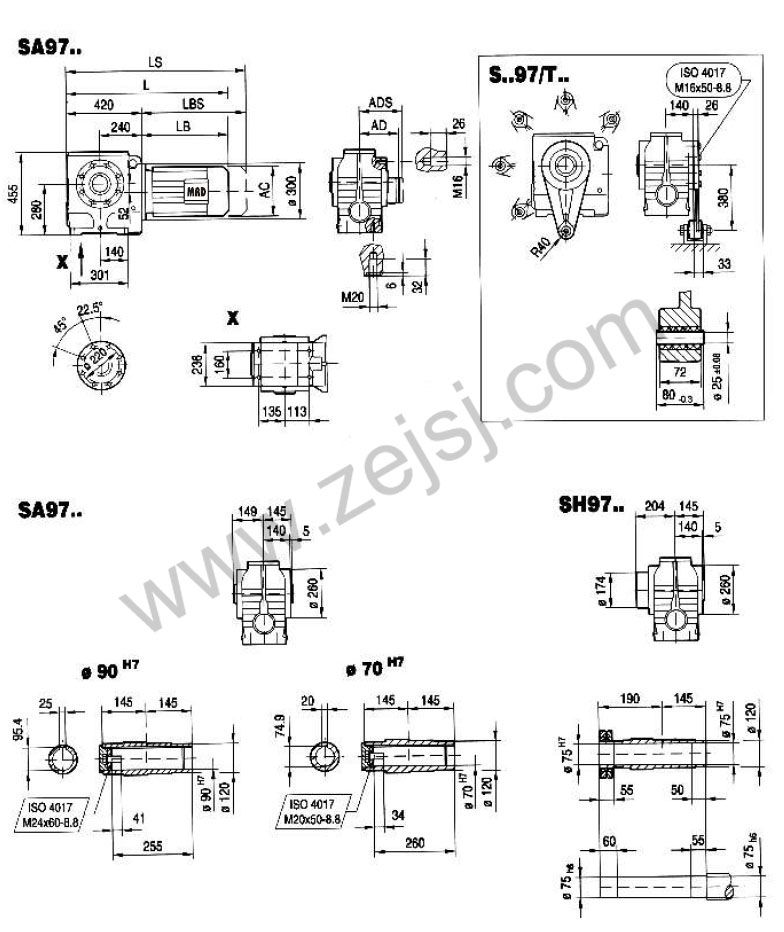

59.SA97、SH97外形尺寸

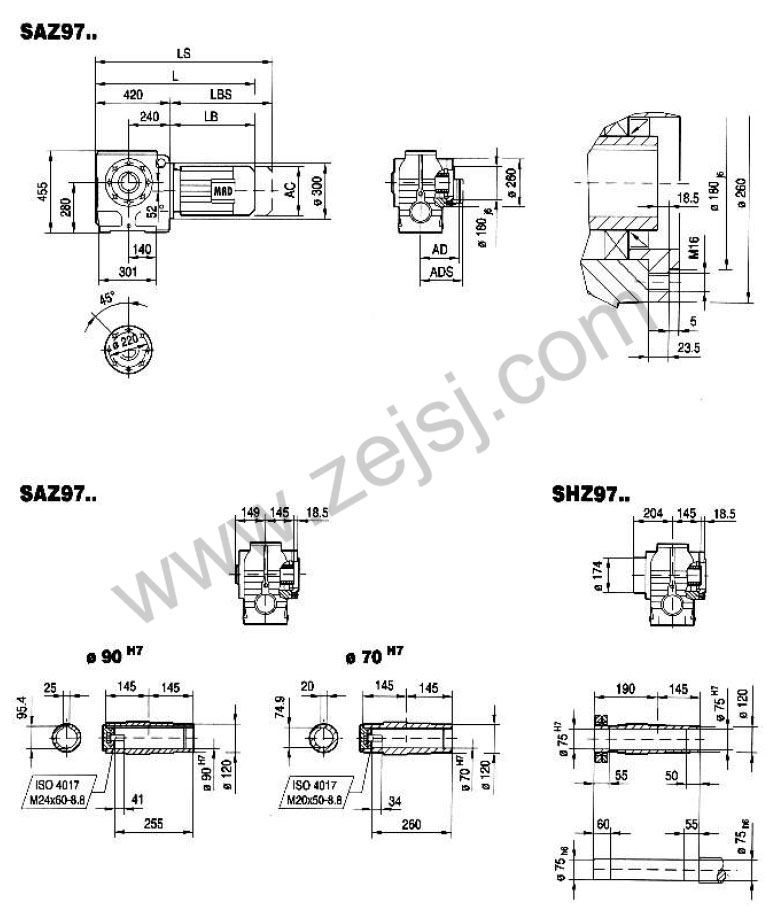

60.SAZ97、SHZ97外形尺寸

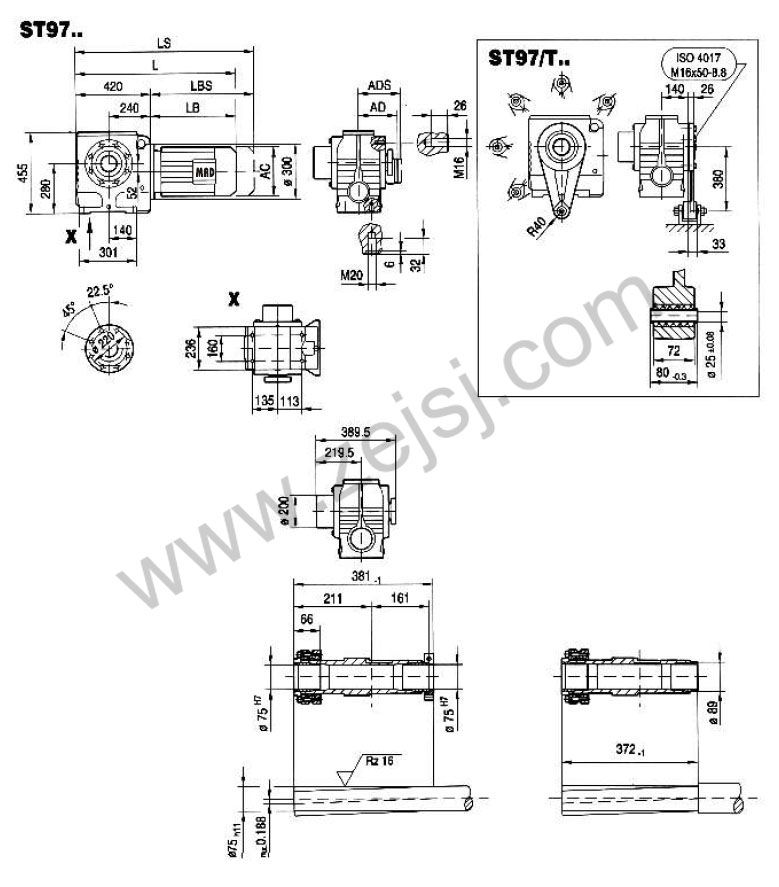

61.ST97外形尺寸

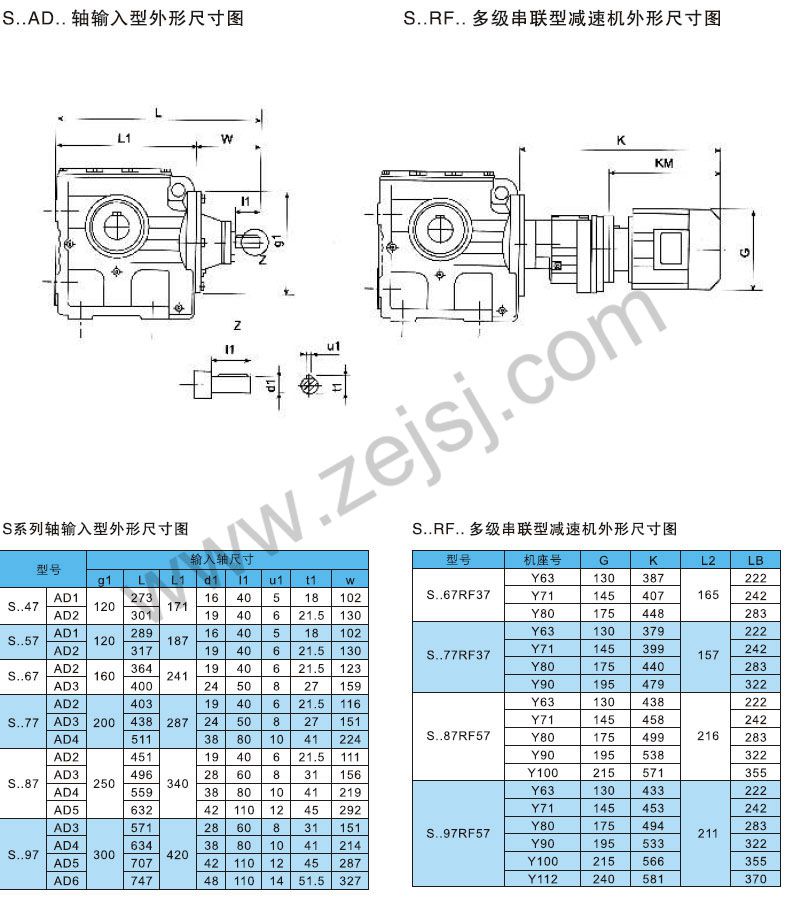

62.S系列轴输入型与多级串联型减速机外形尺寸图

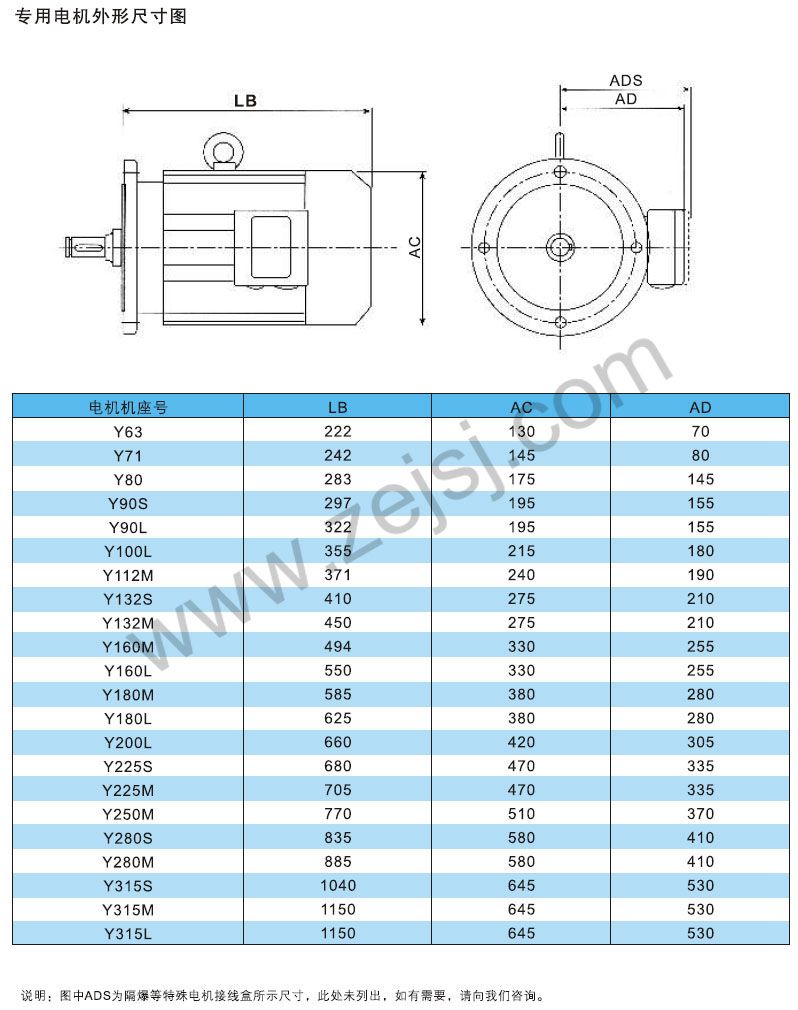

63.S系列专用电机外形尺寸图
