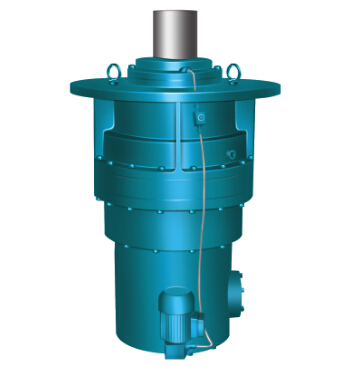

星轮减速机型号：

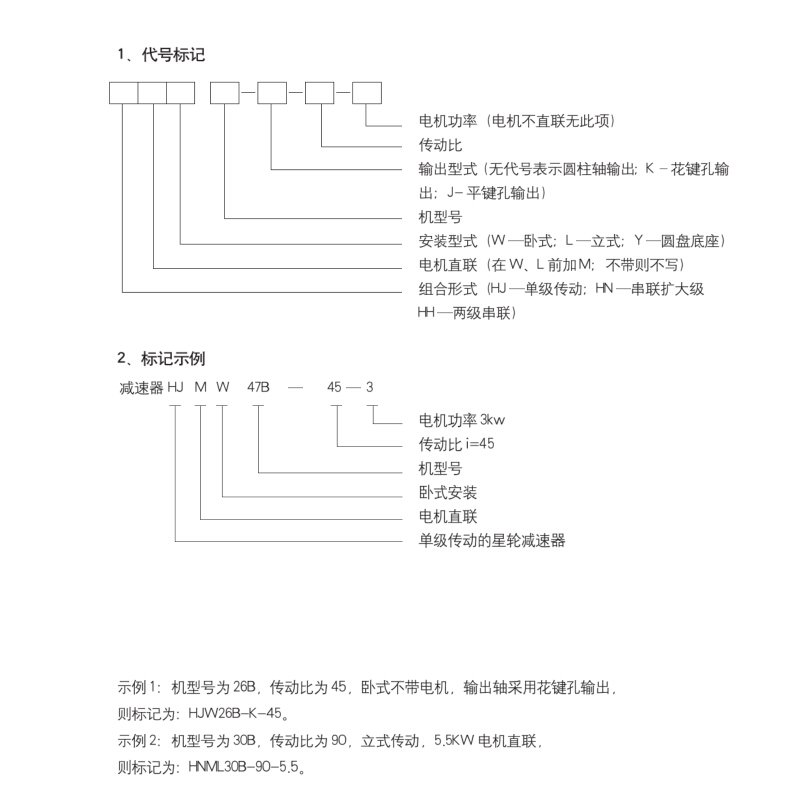

HJW10A、HJMW10A、HJW12A、HJMW12A、HJW14A、HJMW14A、HJW16A、HJMW16A、HJW18A、HJMW18A、HJW20A、HJMW20A、HJW25、HJMW25A、HJW28A、HJMW28A、HJW31A、HJMW31A、HJW35A、HJMW35A、HJW40A、HJMW40A、HJW45A、HJMW45A、HJW50A、HJMW50A、HJW56A、HJMW56A、HJW11A、HJMW11A、HJW13A、HJMW13A、HJW15A、HJMW15A、HJW17A、HJMW17A、HJW19A、HJMW19A、HJW21A、HJMW21A、HJW23A、HJMW23A

一、前言
新一代的星轮减速器是一种全新的内啮合齿轮传动装置，其先进的传动原理曾获国家发明奖及中、美、英三国发明专利权，机械部颁布了产品的技术标准。可广泛应用于；台金、矿山、电工、起重、运输、石化、轻工机械等设备上，特别是在重载连续传动领域，取得突破性的进展。实现了减速器内部传动机构的单元化、通用化和标准化，产品的可靠性和承载能力得到了很大提高，可在更大范围内满足用户的不同需求。
二、特点
1、传动效率高。
采用啮合效率高的内啮合齿轮副的力分流结构，通过高承载能力滚动星轮连续纯滚动地传递转矩和转速，因而具有效率高的优点，HJ单级效率可达95％以上，HN型效率可达93％，HH两级串联效率可达90％。
2、承载能力高，结构紧凑。
由于星轮减速器同时兼备”大速比、大转矩、小体积“三者合一的优点，其单位重量传递转矩高达76N．m/kg以上，用于低速重载传动领域可节材30-50％，比其他类型减速器重量平均减轻约40％。
3、传动平稳，噪声低。
减速器核心单元有多达14-28对齿同时啮合，因此，产品不仅具有耐冲击的优点性能，而且具有工作可靠，传动平稳、噪声低、寿命长、齿轮可长期免维修使用等特点。
4、速比范围大，传动比密宽。
传动比范围宽而密集，一级减速时传动比为18～80，串联扩大级传动比为75—600，两级串联传动比为450—5000，根据需要可以在4-25000之间选用需要的传动比。
5、核心单元模块化，维护方便。
本减速器由模块化的星轮核心单元组成，性能可靠，维护方便。

减速机安装尺寸：

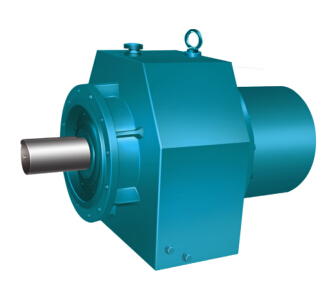

HJW、HJMW型减速器安装主要尺寸 /mm

规格	外形尺寸及中心高						轴伸尺寸								地脚尺寸									质量 m/kg
规格	H₀	H	D	L	L₁	L₂	d₁	ι₁	b₁	t₁	d₂	ι₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	n	d₀	h	质量 m/kg
10A	100	240	200	295	269	260	28 j6	42	8	31	19 j6	25	6	21.5	180	45	150	240	45	200	4	11	18	24
12A	125	290	250	354	317	320	38 k6	58	10	41	24 j6	36	8	27	236	50	190	300	50	250	4	14	20	44
14A	140	325	280	403	359	340	50 k6	82	14	53.5	28 j6	42	8	31	260	50	210	320	50	280	4	18	22	61
16A	160	365	320	470	405	340	60 m6	105	18	64	30 k6	58	8	33	300	56	240	360	60	320	4	22	25	89

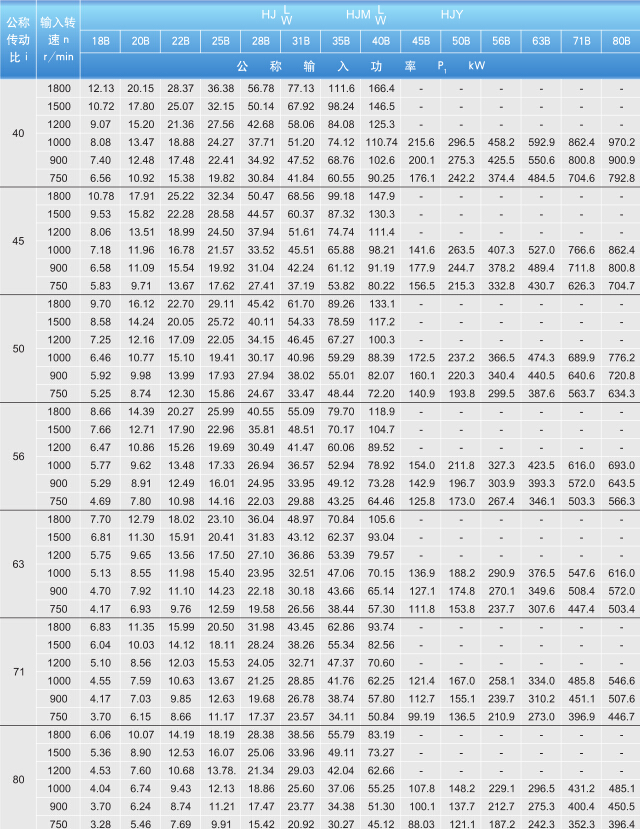

基本参数和承载能力

规格	外形尺寸及中心高						轴伸尺寸								地脚尺寸									质量m/kg
规格	H₀	H	D	L	L₁	L₂	d₁	ι₁	b₁	t₁	d₂	ι₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	n	d₀	h	质量m/kg
18A	180	420	360	528	464	435	70 m6	105	20	74.5	35 k6	58	10	38	335	60	270	420	65	360	4	22	25	126
20A	200	470	400	605	539	535	130 m6	130	22	85	40 k6	82	12	43	375	65	300	450	65	400	4	22	30	160
22A	225	525	450	682	609	600	90 m6	130	25	95	45 k6	82	14	48.5	415	71	335	500	70	450	4	26	30	230
25A	250	590	500	757	679	665	100 m6	165	28	106	50 k6	82	14	53.5	475	95	375	560	85	500	4	26	35	356
28A	280	645	560	814	738	705	110 m6	165	28	116	60 m6	105	18	64	530	100	420	630	90	560	4	26	40	504
31A	315	720	630	908	811	790	130 m6	200	32	137	65 m6	105	18	69	600	120	475	700	105	630	6	26	45	687
35A	355	825	710	982	870	860	150 m6	200	36	158	70 m6	105	20	74.5	670	120	530	800	140	710	6	33	50	948
40A	400	915	800	1134	990	910	170 m6	280	40	179	80 m6	130	22	85	750	132	600	900	140	800	6	39	55	1241
45A	450	1040	900	1228	1094	—	200 m6	280	45	210	90 m6	130	25	95	850	132	670	1000	150	900	6	39	60	1662
50A	500	1130	1000	1325	1146	—	220 m6	280	50	231	100 m6	165	28	106	900	138	750	1120	170	1000	6	39	70	2291
56A	560	1250	1120	1489	1310	—	240 m6	330	56	252	110 m6	165	28	116	1040	140	850	1250	200	1120	6	39	75	2985
11A	115	280	225	335	294	320	30 k6	58	8	33	20 j6	36	6	22.5	210	50	172	280	50	230	4	16	20	27.5
13A	136	315	265	396	357	340	45 k6	82	14	48.5	28 j6	42	8	31	244	50	200	320	50	265	4	18	22	47
15A	150	355	300	425	378	340	50 k6	82	14	53.5	28 j6	42	8	31	280	50	225	360	60	300	4	18	25	65
17A	170	410	340	500	446	435	60 m6	105	18	64	30 k6	58	8	33	335	36	275	430	75	380	4	22	30	94
19A	190	460	380	601	543	535	80 m6	130	22	85	40 k6	82	12	43	380	35	320	470	85	420	4	22	30	133
21A	215	515	430	631	564	600,	90 m6	130	<, D, IV align=center onselect="null">25	95	40 k6	82	12	43	380	36	320	470	85	420	4	22	30	172
23A	236	580	475	734	661	665	100 m6	165	28	106	45 k6	82	14	48.5	440	39	380	470	120	420	4	22	35	241
26A	265	630	530	777	731	705	110 m6	165	28	116	50 k6	82	14	53.5	475	45	395	580	110	480	4	26	40	377
30A	300	705	600	871	812	790	130 m6	200	32	137	55 k6	82	16	59	600	80	500	690	120	630	4	30	45	540
33A	335	810	670	930	833	860	140 m6	200	36	148	60 m6	105	18	64	580	63	480	720	128	630	4	39	50	730
37A	375	890	750	1049	942	910	160 m6	240	40	169	70 m6	105	20	74.5	700	90	590	880	160	770	4	45	60	1000
42A	425	1015	850	1100	956	910	180 m6	240	45	190	80 m6	130	22	85	790	132	640	950	150	850	6	45	65	1318
47A	475	1105	950	1241	1097	910	220 m6	280	50	231	95 m6	130	25	100	880	138	710	1090	170	950	6	53	70	1754
53A	530	1220	1060	1401	—	—	240 m6	330	56	252	100 m6	165	28	106	980	140	800	1200	200	1060	6	53	70	2428
